概览
优势和特点
- 高压摆率：9 V/μs
- 宽带宽：4 MHz
- 低电源电流：每个放大器250 µA
- 低失调电压：3 mV
- 低偏置电流：100 pA
- 快速建立时间
- 共模范围包括V+
- 单位增益稳定
产品详情
OP282/OP482分别为双通道和四通道运算放大器，具有出色的速度性能和极低的电源电流。压摆率超过7 V/µs，每个放大器的电源电流低于250 µA。这些放大器均为单位增益稳定型，典型增益带宽为4 MHz。
OP-282/OP-482的JFET输入级可确保典型偏置电流仅为数pA，而且在整个温度范围内均小于500 pA。双通道放大器的失调电压低于3 mV，四通道放大器的失调电压低于4 mV。
宽输出摆幅（各电源的1.5 V范围内）、低功耗和高压摆率，使得OP-282/OP-482非常适合电池供电系统或功率受限的应用。输入共模范围包括正电源电压，因此这些器件是高端信号调理应用的绝佳选择。

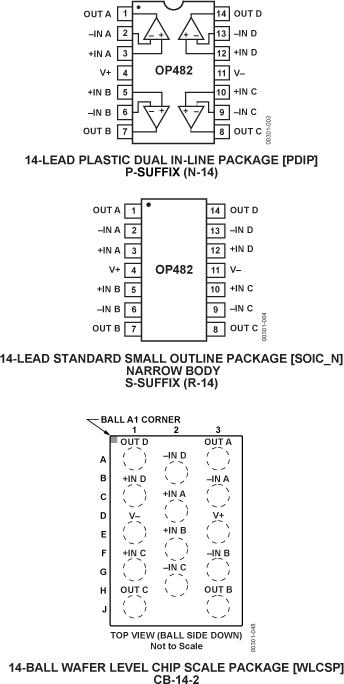

OP-282/OP-482的额定温度范围为扩展工业温度范围，二者均提供塑封和陶瓷DIP以及SOIC表贴封装。
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
工具及仿真模型
SPICE模型
OP482 SPICE Macro Models
设计工具
ADIsimPE线性和混合信号电路仿真器–个人版
使用模拟滤波器向导和实际运算放大器在几分钟内设计低通、高通或带通滤波器。设计过程中，可以观察滤波器设计的理想规格与实际电路行为特性。快速评估权衡运算放大器规格 – 包括增益带宽、噪声和电源电流 – 以确定满足您需求的最佳滤波器设计。
使用光电二极管向导设计跨导放大器电路与光电二极管接口。从工具内置器件库中选择一个光电二极管，或输入自定义光电二极管规格。快速考量权衡带宽、峰值(Q)和ENOB/SNR。修改电路参数，并立即查看图中的脉冲响应、频率响应和噪声增益结果。
