概览
优势和特点
- 低失调电压：60 μV（最大值）
- 极低失调电压漂移：0.7 μV/°C（最大值）
- 低输入偏置电流：2 nA（最大值）
- 低噪声：8 nV/√Hz（典型值）
- 共模抑制比(CMRR)、电源抑制比(PSRR)和AVO：> 120 dB（最小值）
- 低电源电流：每个放大器400 μA
- 双电源供电：±2.5 V至±15 V
- 单位增益稳定
- 无反相
- 内部保护电路支持输入高于电源电压
产品详情
OPx177系列由极高精度的单通道、双通道和四通道放大器组成，具有极低失调电压和漂移、低输入偏置电流、低噪声及低功耗等特性。使用1000 pF以上容性负载时输出稳定，无需外部补偿。电源电压为30 V时，每个放大器的电源电流小于500 μA。内置500 Ω串联电阻可保护输入，允许输入信号电平高出电源电压若干伏特，并保证无反相。

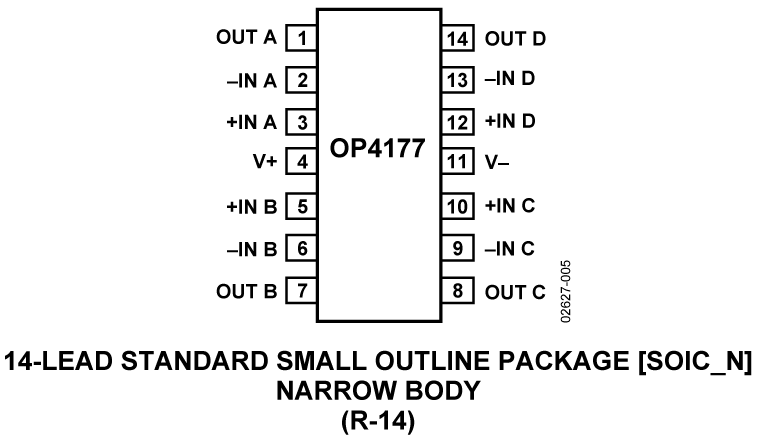

与以前的极低失调电压、高压放大器不同，OP1177（单通道）和OP2177（双通道）放大器提供小型8引脚表面贴装MSOP和8引脚窄体SOIC两种封装。OP4177（四通道）放大器提供TSSOP和14引脚窄体SOIC两种封装。此外，采用MSOP和TSSOP封装的额定性能与采用SOIC封装的性能相同。MSOP和TSSOP封装产品仅提供卷带和卷盘形式。
在所有采用表面贴装封装的高精度放大器中，OPx177系列具有宽的额定温度范围。所有型号产品的额定工作温度范围均为−40°C至+125°C，适合要求严苛的工作环境。
这些放大器的应用包括精密二极管功率测量、电压和电流电平设置以及光学和无线传输系统中的电平检测。其它应用包括线路供电的便携式仪器仪表及控制元件：热电偶、RTD、应变电桥和其它传感器信号调理，以及精密滤波器。
应用
- 无线基站控制电路
- 光纤网络控制电路
- 仪器仪表
- 传感器和控制元件
- 热电偶
- 电阻式温度检测器(RTD)
- 应变电桥
- 分流测量
- 精密滤波器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
AN-106: A Collection of Amp Applications2/14/2015
-
ADI能源解决方案适用于配电系统的继电保护平台12/26/2016
-
ADI正电子发射断层扫描 (PET)解决方案12/25/2016
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| OP4177ARUZ | 材料声明 | 质量和可靠性 | 14-Lead TSSOP | |
| OP4177ARUZ-REEL | 材料声明 | 质量和可靠性 | 14-Lead TSSOP | |
| OP4177ARZ | 材料声明 | 质量和可靠性 | 14-Lead SOIC | |
| OP4177ARZ-REEL | 材料声明 | 质量和可靠性 | 14-Lead SOIC | |
| OP4177ARZ-REEL7 | 材料声明 | 质量和可靠性 | 14-Lead SOIC | |
