OP290

双通道、精密、低电压、微功耗运算放大器

英文数据手册

新设计不推荐使用本产品

顶部

替代器件

ADA4096-2

Extends supply voltage to 36V with OVP feature, higher BW, lower drift and Ibias

概览

优势和特点
产品详情

优势和特点

单/双电源供电：1.6 V至36 V，±0.8 V至±18 V
单电源供电；输入和输出电压
输入/输出范围包括地电压
低电源电流：每个放大器20 µA（最大值）
高输出驱动电流：5 mA（最小值）
低输入失调电压：200 µV（典型值）
高开环增益：400 V/mV（最小值）
出色的电源抑制比：5.6 µV/V（最大值）

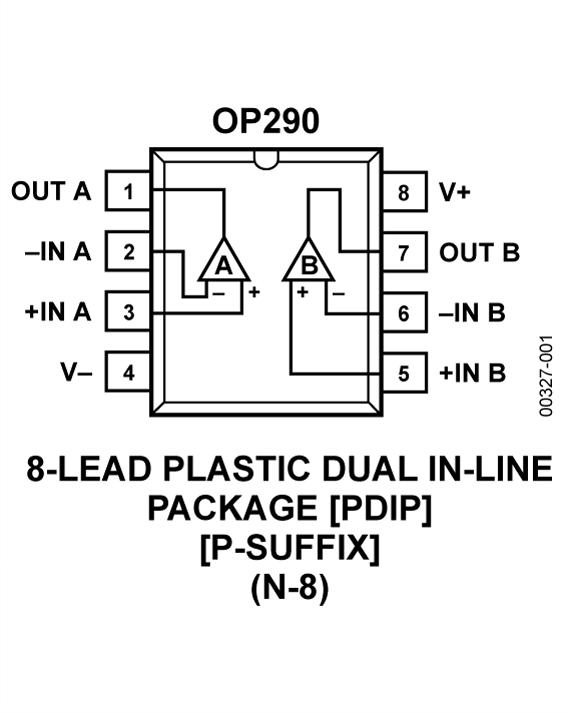

工业标准8引脚双路引脚排列
提供裸片形式

产品详情

OP290是一款高性能、微功耗、双通道运算放大器，采用+1.6 V至+36 V单电源或±0.8 V至±18 V双电源供电。输入电压范围包括负供电轨，因而在单电源系统中，该器件可以处理低至地电压的输入信号。采用单电源供电时，其输出摆幅也包括地电压，因此可以实现零输入零输出式操作。

OP290每个放大器耗用的静态电源电流均低于20 µA，但却能够向负载提供5 mA以上的输出电流。输入失调电压低于200 µV，无需外部零点校准。增益大于700,000，共模抑制比优于100 dB。电源抑制比小于5.6 µV/V，所以电池供电系统的失调电压变化极小。低失调电压和高增益可以使微功耗应用具备精密性能。极低的电压和电流要求使OP290适合电池和太阳能供电应用，例如便携式仪器、远程传感器和卫星等。单通道运算放大器请参考OP90; 四通道运算放大器请参考OP490.

产品分类

放大器

类似器件点击在参数搜索中查看所有

产品生命周期新设计不推荐使用本产品

表示相关产品已过时，ADI公司不再推荐新设计使用。

文档

数据手册 (2)

OP290: Dual Precision, Low Power, Micropower Dual Operational Amplifier Data Sheet (Rev. C)

OP290: Military Data Sheet

应用笔记 (3)

AN-349: 延长CMOS寿命的关键因素

AN-649: Using the Analog Devices Active Filter Design Tool (Rev. 0)

AN-349: Keys to Longer Life for CMOS

工具及仿真模型

SPICE模型

OP290 SPICE Macro Models

CIR

OP290 SPICE Macro Model Rev. C, 10/92

CIR

OP290A SPICE Macro Model Rev. C, 10/92

CIR

OP290E SPICE Macro Model Rev. C, 10/92

CIR

OP290F SPICE Macro Model Rev. C, 10/92

CIR

OP290G SPICE Macro Model Rev. C, 10/92

设计工具

ADIsimPE 由SIMetrix/SIMPLIS支持

ADIsimPE线性和混合信号电路仿真器–个人版

设计资源

ADI始终把满足您最高可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

质量和可靠性

原理图符号和PCB封装

PCN-PDN信息

申请产品/工艺变更通知
