MAX9977

过期

四通道、低功耗、1200Mbps ATE驱动器

数据手册 (Rev. 0)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 低功耗：0.8W/通道
  • 高速：3VP-P时1200Mbps，1VP-P时1800Mbps
  • 低定时偏差
  • -1.5V至+6.5V宽工作电压范围
  • 便于与多种逻辑电平接口
  • 有源端接(第3级驱动)
  • 控制输入端具有50Ω端接电阻
  • 低增益、失调误差
  • 引脚兼容于MAX9963和MAX9965四通道驱动器

    • MAX9977为四通道、低功耗、高速、引脚电子测量驱动器，每通道含有一个三电平引脚驱动器。该驱动器具有较宽的工作电压范围和高速工作特性，提供高阻和有源端接(第3级驱动)模式，在低电压摆幅下仍可保持高线性。

    MAX9977提供兼容于1.8V和3.5V的0.4VP-P CML高速差分控制输入，带有内部50Ω (100Ω LVDS)端接电阻，减少了电路板的分立元件数量。MAX9977AD无内部端接。

    通过3线、低压、CMOS逻辑兼容的串口可编程设置MAX9977的低泄漏、三态/端接模式。

    MAX9977的工作范围为-1.5V至+6.5V (请联系工厂，了解其它工作范围)，每通道最大功耗仅0.8W。器件可提供100引脚、14mm x 14mm x 0.1mm、0.5mm引脚间距的TQFP封装。封装顶部带有8mm x 8mm的裸焊盘，提高了散热效率。可工作在+60°C至+100°C的器件管芯温度，器件具有管芯温度监控输出。

    应用

    • 中等指标片上系统ATE和存储器应用
    MAX9977
    四通道、低功耗、1200Mbps ATE驱动器

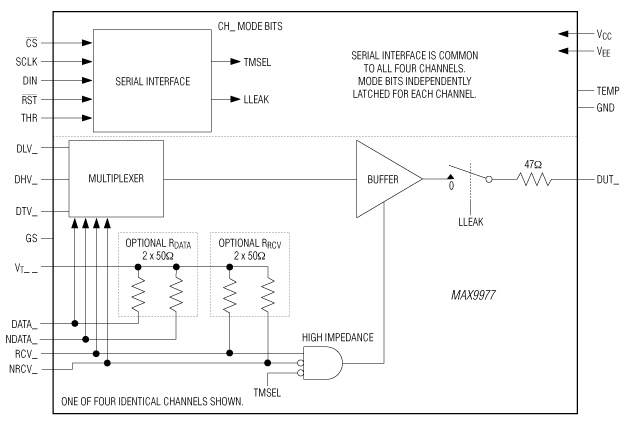

    MAX9977：功能框图
