MAX9951
双路引脚参数测量单元
产品详情
- 加载电压/测量电流(FVMI)
- 加载电流/测量电压(FIMV)
- 加载电压/测量电压(FVMV)
- 加载电流/测量电流(FIMI)
- 无加载/测量电压(FNMV)
- 无加载/测量电流(FNMI，仅E)
- 端接/测量电流
- 端接/测量电压
- 5种可编程电流范围
- ±2µA
- ±20µA
- ±200µA
- ±2mA
- ±64mA
- -2V至+7V或-7V至+13V输入电压范围
- 加载电流/测量电流电压偏置(IOS)可调
- 加载输出电压钳位可设
- 低泄漏、高阻抗测量和加载状态
- 3线串行接口
- 每PMU低至6mA (最大值)静态电流

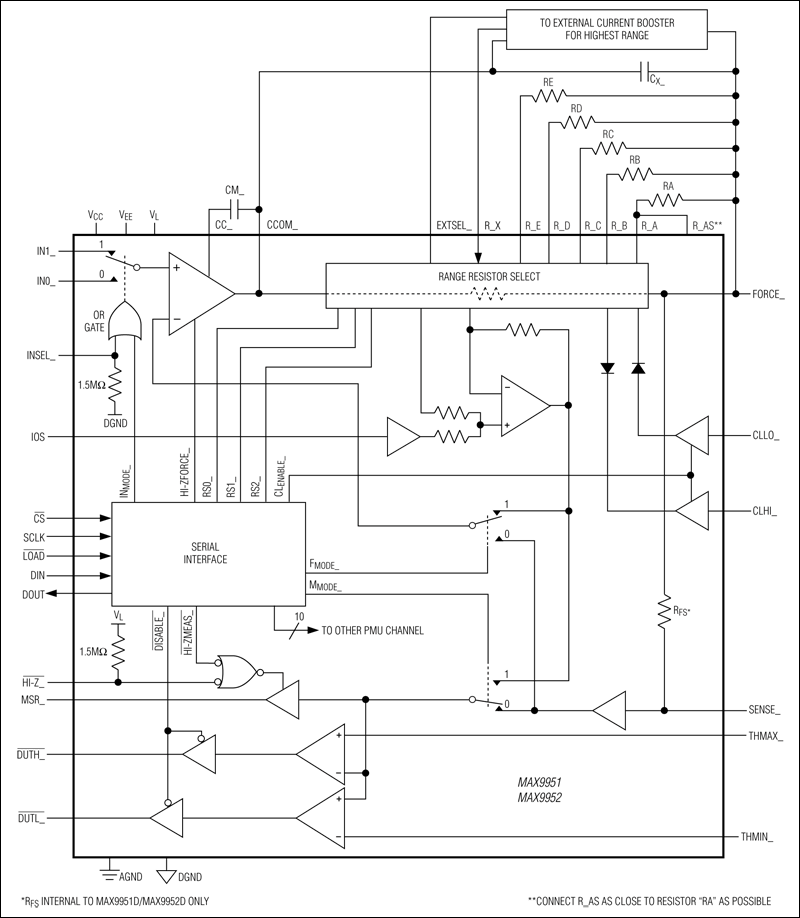

MAX9951/MAX9952双路参数测量单元(PMU)具有小封装尺寸，宽加载和测量范围，以及较高精度，适用于自动测试设备(ATE)和其它每引脚或每位置点都需要PMU的仪器。
MAX9951/MAX9952根据不同的电源电压(VCC和VEE)，其加载或测量电压范围为-2V至+7V或-7V至+13V。器件可接受最大+30V (VCC至VEE)的电源电压，以及满电流情况下受测器件(DUT) 20V的电压摆幅。MAX9951/MAX9952可加载或测量高达±64mA的电流，满量程范围最低±2µA。集成支持电路便于使用外部缓冲放大器处理大于±64mA的电流。
MSR_输出与所测电压或电流成正比的电压。外部设置电压阈值的集成比较器检测电压和电流。MSR_和比较器输出可设为高阻状态。独立的FORCE和SENSE连接在(VEE - 0.3V)至(VCC + 0.3V)的电压范围内提供短路保护。FORCE输出还具有低泄漏、高阻状态。
集成电压钳位电路可将加载输出限制在外部设置值。加载电流或测量电流电压偏置在-0.2V至+4.4V (IOS)之间可调。此特性便于将控制或测量信号调节到外部DAC或ADC范围中心。
MAX9951D/MAX9952D在FORCE_和SENSE_之间具有一个集成的10kΩ加载感应电阻。MAX9951F/MAX9952F不具有内部加载感应电阻。这些器件可提供64引脚、10mm x 10mm，0.5mm厚的TQFP封装，封装顶部(MAX9951)或底部(MAX9952)带有裸露8mm x 8mm管芯焊盘，可实现高效散热。裸焊盘内部连接至VEE。MAX9951/MAX9952工作在0°C至+70°C的商业温度范围。
应用
- 存储器检测器
- 结构测试装置
- 片上系统检测器
- VLSI检测器
