MAX9960

过期

双闪存引脚电子/高压开关点阵

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • 双路高压开关矩阵
  • 3Ω、8pF、600MHz带宽引脚电子通道
  • 13V闪存编程通道
  • 片内1倍和2倍可选增益
  • 两个开尔文PMU通道
  • 快速切换:350ns (典型值)
  • PE_和FVHH_切换时单调摆率
  • MAX9960双路闪存引脚电子/高压开关矩阵可替代闪存或SOC ATE系统(完整数据资料中的图1)中用来连接系统资源与两个引脚的继电器和开关。器件每通道可提供7个开关,最多选择4个独立源:引脚电子(PE)、两路参数测量单元(PMU)或其它开尔文模拟源、一路闪存编程高压(FVHH_)。PMU的加载和感应开关可独立控制,可连接两路非开尔文源以替代PMU或开尔文源。MAX9960两个通道中的每一个均包括可完全独立控制的7个开关。

    MAX9960信号通道中的开关在兼容通用引脚电子IC的电压范围内具有宽至600MHz的带宽,低至3Ω的串联电阻和低至8pF的并联电容。片内1倍或2倍增益可选倍压缓冲器产生闪存高压,由6.5V DAC基准输入产生最大13V的闪存编程电平。

    当从FVHH_切换至PE_或者从PE_切换至FVHH_时,被测器件(DUT_)电压具有单调性。PE_和FVHH_输入切换时间通常小于350ns。

    MAX9960工作在0°C至+70°C的商业温度范围,可提供48引脚薄型QFN封装(7mm x 7mm x 0.80mm),封装底部带有裸焊盘便于散热。

    应用

    • 闪存自动测试设备
    • SOC自动测试设备

    MAX9960
    双闪存引脚电子/高压开关点阵

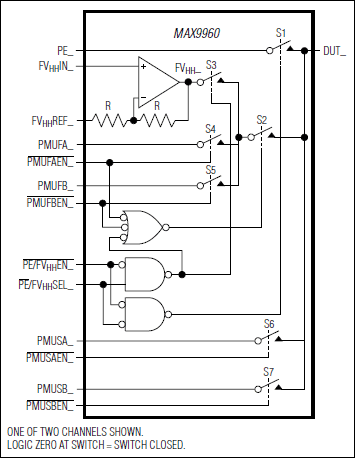

    MAX9960:功能原理框图
