MAX9938

1µA、4焊球UCSP/SOT23封装、高精度电流检测放大器

更多 showmore-icon

业内尺寸最小的电流检测放大器:1mm x 1mm、ICC < 1µA、VOS < 500µV、增益误差< 0.5%

Info: : 量产 tooltip
Info: : 量产 tooltip

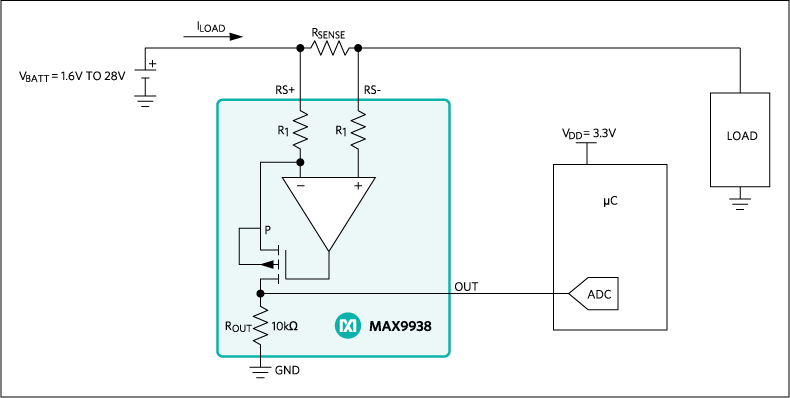

产品详情
特性
  • 1µA (最大值)超低电源电流
  • 500µV (最大值)低输入失调电压
  • 增益误差< 0.5% (最大值)
  • 输入共模:+1.6V至+28V
  • 电压输出
  • 4种增益版本
    • 25V/V (MAX9938T)
    • 50V/V (MAX9938F)
    • 100V/V (MAX9938H)
    • 200V/V (MAX9938W)
  • 微型、1mm x 1mm x 0.6mm、4焊球UCSP、5引脚SOT23封装或2mm x 2mm x 0.8mm、6引脚µDFN封装
更多细节
show more Icon

MAX9938为高精度高边电流检测放大器,VOS小于500µV (最大值)、增益误差小于0.5% (最大值),具有1µA超低静态电流。MAX9938采用微型1mm x 1mm UCSP™封装或5引脚SOT23封装,该器件非常适合要求高精度、低静态电流和小尺寸的笔记本电脑、蜂窝电话、PDA以及其它电池供电的便携产品。

MAX9938具有1.6V至28V输入共模电压范围。这些电流检测放大器具有一路电压输出,提供四种增益版本:25V/V (MAX9938T)、50V/V (MAX9938F)、100V/V (MAX9938H)和200V/V (MAX9938W)。

四个增益版本允许灵活选择不同阻值的外部检流电阻。500µV (最大值)超低输入失调电压允许采用25mV至50mV的满幅VSENSE电压,从而在整个电流测量范围内保持极低压降。

MAX9938提供微型4焊球UCSP (1mm x 1mm x 0.6mm)封装、5引脚SOT23封装和6引脚µDFN (2mm x 2mm x 0.8mm)封装,工作在-40°C至+85°C扩展级温度范围。

应用

  • 蜂窝电话
  • 笔记本电脑
  • PDA
  • 便携式/电池供电系统
  • 电源管理系统

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX9938FEBS+G45
  • HTML
  • HTML
MAX9938FEBS+TG45
  • HTML
  • HTML
MAX9938FELT+
  • HTML
  • HTML
MAX9938FELT+T
  • HTML
  • HTML
MAX9938FEUK+
  • HTML
  • HTML
MAX9938FEUK+T
  • HTML
  • HTML
MAX9938HEBS+G45
  • HTML
  • HTML
MAX9938HEBS+TG45
  • HTML
  • HTML
MAX9938HEUK+
  • HTML
  • HTML
MAX9938HEUK+T
  • HTML
  • HTML
MAX9938TEBS+G45
  • HTML
  • HTML
MAX9938TEBS+TG45
  • HTML
  • HTML
MAX9938TEUK+
  • HTML
  • HTML
MAX9938TEUK+T
  • HTML
  • HTML
MAX9938WEBS+G45
  • HTML
  • HTML
MAX9938WEBS+TG45
  • HTML
  • HTML
MAX9938WEUK+
  • HTML
  • HTML
MAX9938WEUK+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 19, 2016

- 1594_AMENDED

ASSEMBLY

MAX9938FEBS+TG45

量产

MAX9938HEBS+TG45

量产

MAX9938TEBS+TG45

量产

MAX9938WEBS+TG45

量产

12月 8, 2015

- 1594_PRE-PCN

WAFER FAB

MAX9938FEBS+TG45

量产

MAX9938HEBS+TG45

量产

MAX9938TEBS+TG45

量产

MAX9938WEBS+TG45

量产

2月 4, 2015

- 1341_CANCELLATION

ASSEMBLY

MAX9938FEUK+

量产

MAX9938FEUK+T

量产

MAX9938HEUK+

量产

MAX9938HEUK+T

量产

MAX9938TEUK+

量产

MAX9938TEUK+T

量产

MAX9938WEUK+

量产

MAX9938WEUK+T

量产

1月 11, 2021

- 1703RN

ASSEMBLY

MAX9938WEUK+

量产

MAX9938WEUK+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 19, 2016

- 1594_AMENDED

arrow down

ASSEMBLY

MAX9938FEBS+TG45

量产

MAX9938HEBS+TG45

量产

MAX9938TEBS+TG45

量产

MAX9938WEBS+TG45

量产

12月 8, 2015

- 1594_PRE-PCN

arrow down

WAFER FAB

MAX9938FEBS+TG45

量产

MAX9938HEBS+TG45

量产

MAX9938TEBS+TG45

量产

MAX9938WEBS+TG45

量产

2月 4, 2015

- 1341_CANCELLATION

arrow down

ASSEMBLY

MAX9938FEUK+

量产

MAX9938FEUK+T

量产

MAX9938HEUK+

量产

MAX9938HEUK+T

量产

MAX9938TEUK+

量产

MAX9938TEUK+T

量产

MAX9938WEUK+

量产

MAX9938WEUK+T

量产

1月 11, 2021

- 1703RN

arrow down

ASSEMBLY

MAX9938WEUK+

量产

MAX9938WEUK+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX9938EVKIT

MAX9938评估板

zoom

MAX9938EVKIT

MAX9938评估板

MAX9938评估板

特性和优点

  • 精确的实时电流监视
  • 1.6V至28V输入共模范围
  • 无铅并符合RoHS标准
  • 经过验证的PCB布局
  • 完全安装并经过测试

产品详情

MAX9938评估板(EV kit)提供经过验证的设计,用于评估MAX9938高边电流检测放大器,该器件的VOS小于500µV (最大值)、增益误差小于0.5% (最大值)。该评估板可演示采用微型、1mm x 1mm x 0.6mm、4焊球UCSP™封装的MAX9938的功能。MAX9938还提供5引脚SOT23封装,不过该封装与评估板并不兼容。

MAX9938评估板的PCB上装有MAX9938FEBS+,为50V/V增益的版本。如需申请引脚兼容的MAX9938TEBS+ (25V/V增益)和MAX9938HEBS+ (100V/V增益)免费样品,请与厂商联系。

应用

  • 蜂窝电话
  • 笔记本电脑
  • PDA
  • 便携式/电池供电系统
  • 电源管理系统
