MAX4372

低成本、UCSP/SOT23封装、微功耗、高边电流检测放大器,带有电压输出

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 18
特性
  • 低成本、紧凑型电流检测解决方案
  • 电源电流:30µA
  • 采用2.7V至28V电源供电
  • 0.18%满量程精度
  • 输入失调电压:0.3mV
  • 1.5Ω低输出阻抗
  • 提供三种增益版本
    • 20V/V (MAX4372T)
    • 50V/V (MAX4372F)
    • 100V/V (MAX4372H)
  • 高精度+2V至+28V共模范围,工作电压低至0V,与电源电压无关
  • 采用节省空间的5引脚SOT23封装和3 x 2 UCSP™ (1mm x 1.5mm)封装
更多细节
show more Icon

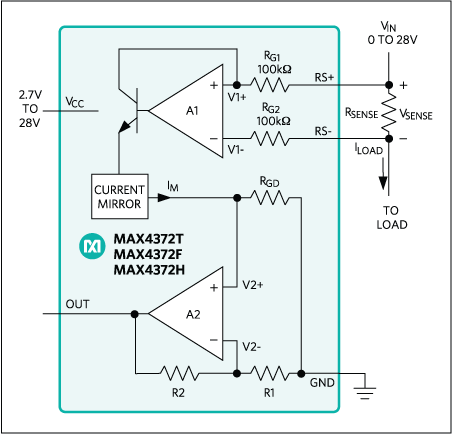

MAX4372低成本、精密、高侧电流检测放大器采用节省空间的小型SOT23 5引脚封装。该器件提供三种增益版本(T = 20V/V、F = 50V/V和H = 100V/V),采用2.7V至28V单电源供电,功耗仅为30µA。它具有电压输出功能,无需增益设置电阻,非常适合当今的笔记本电脑、手机和需要电池/直流电流监控的其他系统。

高侧电流监控在电池供电系统中特别有用,因为它不会干扰电池充电器的接地路径。0至28V的输入共模范围与电源电压无关,确保了即使在连接到深度放电的2节电池组时,电流检测反馈也保持可行。

用户可以通过选择具有所需电压增益的器件(T、F或H)并选择适当的外部检测电阻来设置满量程电流读数。此功能提供了高集成度和高度灵活性,实现了简单、紧凑的电流检测解决方案。对于更高带宽的应用,请参考MAX4173T/F/H数据手册。



应用

  • 手机
  • 通用系统/板级电流监控
  • 笔记本电脑
  • 便携式电池供电系统
  • 电源管理系统
  • 精密电流源
  • 智能电池组/充电器
产品模型 18

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX4372FEBT+
  • HTML
  • HTML
MAX4372FEBT+T
  • HTML
  • HTML
MAX4372FESA+
  • HTML
  • HTML
MAX4372FESA+T
  • HTML
  • HTML
MAX4372FEUK+
  • HTML
  • HTML
MAX4372FEUK+T
  • HTML
  • HTML
MAX4372HEBT+
  • HTML
  • HTML
MAX4372HEBT+T
  • HTML
  • HTML
MAX4372HESA+
  • HTML
  • HTML
MAX4372HESA+T
  • HTML
  • HTML
MAX4372HEUK+
  • HTML
  • HTML
MAX4372HEUK+T
  • HTML
  • HTML
MAX4372TEBT+
  • HTML
  • HTML
MAX4372TEBT+T
  • HTML
  • HTML
MAX4372TESA+
  • HTML
  • HTML
MAX4372TESA+T
  • HTML
  • HTML
MAX4372TEUK+
  • HTML
  • HTML
MAX4372TEUK+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 19, 2016

- 1594_AMENDED

ASSEMBLY

MAX4372FEBT+T

量产

MAX4372HEBT+T

量产

MAX4372TEBT+T

量产

12月 8, 2015

- 1594_PRE-PCN

WAFER FAB

MAX4372FEBT+T

量产

MAX4372TEBT+T

量产

10月 30, 2020

- 1702R2

ASSEMBLY

MAX4372FESA+

量产

MAX4372FESA+T

量产

MAX4372TESA+

量产

MAX4372TESA+T

量产

2月 5, 2015

- 1370_CANCELLATION

ASSEMBLY

MAX4372FEUK+

量产

MAX4372HEUK+T

量产

5月 22, 2018

- 1702N

ASSEMBLY

MAX4372HESA+

量产

MAX4372HESA+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 19, 2016

- 1594_AMENDED

arrow down

ASSEMBLY

MAX4372FEBT+T

量产

MAX4372HEBT+T

量产

MAX4372TEBT+T

量产

12月 8, 2015

- 1594_PRE-PCN

arrow down

WAFER FAB

MAX4372FEBT+T

量产

MAX4372TEBT+T

量产

10月 30, 2020

- 1702R2

arrow down

ASSEMBLY

MAX4372FESA+

量产

MAX4372FESA+T

量产

MAX4372TESA+

量产

MAX4372TESA+T

量产

2月 5, 2015

- 1370_CANCELLATION

arrow down

ASSEMBLY

MAX4372FEUK+

量产

MAX4372HEUK+T

量产

5月 22, 2018

- 1702N

arrow down

ASSEMBLY

MAX4372HESA+

量产

MAX4372HESA+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX9928EVKIT

MAX9928F、MAX9929F和MAX4372评估板

zoom

MAX9928EVKIT

MAX9928F、MAX9929F和MAX4372评估板

MAX9928F、MAX9929F和MAX4372评估板

特性和优点

  • 精确的实时电流监测
  • -0.1V至+28V输入共模范围
  • 可评估MAX9928F、MAX9929F和MAX4372
  • VOS < 0.4mV、增益误差 < 1%
  • SIGN位显示充电/放电电流
  • 无铅(Pb)并符合RoHS标准
  • 经过验证的PCB布局
  • 完全安装并经过测试

产品详情

MAX9928评估板(EV kit)提供经过验证的设计,用于评估MAX9928单/双向高边电流检测放大器,该器件的VOS小于400µV、增益误差小于1.0%。评估板可演示采用超小型、1mm x 1.5mm x 0.6mm、6焊球UCSP™封装的MAX9928F的功能。MAX9928还提供8引脚µMAX®封装,不过该封装与评估板并不兼容。

MAX9928评估板的PCB上装有MAX9928FABT+,是5µA/mV增益的器件。MAX9928评估板还可用于评估MAX9929F (50V/V)。该评估板还可评估引脚兼容的UCSP封装的MAX4372。如需申请引脚兼容的MAX9929FABT+免费样品,请与工厂联系。

应用

  • 通用系统/板级电流监视
  • 便携式/电池供电系统的充/放电电流监测
  • 笔记本电脑
  • 精密电流源
  • 智能电池组/充电器
  • 智能蜂窝电话
  • 超级电容充电/放电
