概览
优势和特点
- 低成本、紧凑型电流检测解决方案
- 提供三种增益版本
- +20V/V (MAX4073T)
- +50V/V (MAX4073F)
- +100V/V (MAX4073H)
- ±1.0%满量程精度
- 电源电流：500µA
- 宽带宽：1.8MHz
- 采用+3V至+28V电源供电
- +2V至+28V宽共模范围，与电源电压无关
- 汽车应用温度范围（-40°C至+125°C）
- 采用节省空间的5引脚SC70封装
产品详情

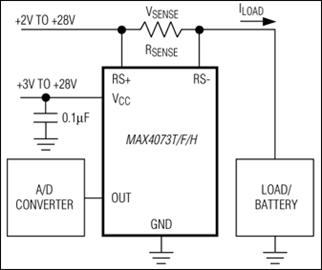

MAX4073低成本、高端电流检测放大器具有电压输出功能，无需增益设置电阻，非常适合手机、笔记本电脑、PDA和需要电流监控的其他系统。MAX4073的高侧电流监控不会干扰电池充电器的接地路径，在电池供电系统中特别有用。+2V至+28V的输入共模范围与电源电压无关。MAX4073具有1.8MHz宽带宽，适合在电池充电器控制环路内部使用。
三个增益版本和一个可选外部检测电阻相结合，可设置满量程电流读数。MAX4073具有高集成度，实现了简单、紧凑的电流检测解决方案。
MAX4073采用+3V至+28V单电源供电，电源电流消耗仅为0.5mA。该器件的额定工作温度范围为汽车级温度范围（-40°C至+125°C），并采用节省空间的5引脚SC70封装（尺寸为SOT23封装的一半）。
对于具有更宽共模电压范围（0至+28V）、采用6引脚SOT23封装的类似器件，请参见MAX4173数据手册。
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
高边电流检测测量:电路和原理5/26/2015
-
直流误差计算器简化检流放大器的优化4/9/2013
-
带有输入串联电阻的电流检测放大器的性能4/20/2007
-
用两个单向电流检测放大器组成一个双向电流检测放大器1/23/2007
