MAX9937

汽车检流放大器,提供电池反向保护

更多 showmore-icon

具有-20V至+40V电池反接保护和抛负载保护的电流检测放大器

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 电池反接保护及抛负载保护
    • -20V至+40V
  • +4V至+28V输入共模范围
  • 灵活的EMI抑制
  • 低VOS:±1.2mV (最大值)
  • 低VOS漂移:1µV/°C (典型值)
  • 20µA电源电流
  • 3dB小信号带宽为350kHz
更多细节
show more Icon

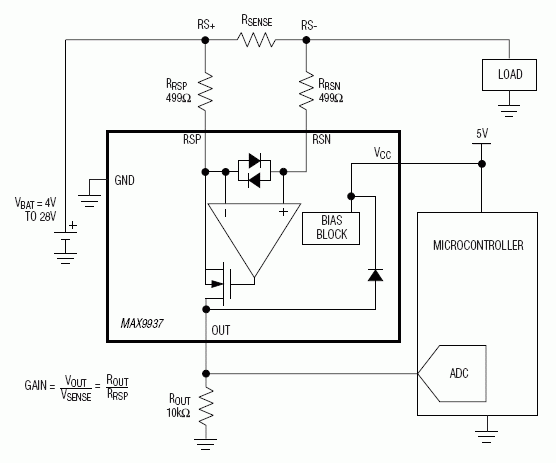

MAX9937是微型汽车级电流检测放大器,适合单向高边电流检测。该器件主要用于汽车领域,具有高达+40V的抛负载保护、电池反接保护,还可滤除EMI噪声,提高瞬态响应性能。

+25°C时,MAX9937输入失调电压仅为±1.2mV (最大值),温漂仅为1µV/°C (典型值)。

MAX9937采用5引脚SC70封装,工作在-40°C至+125°C温度范围。

应用

  • null
  • ECU电流监视
  • 保险丝盒电流检测

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX9937AXK+
  • HTML
  • HTML
MAX9937AXK+T
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX9937EVKIT

MAX9937评估板

zoom

MAX9937EVKIT

MAX9937评估板

MAX9937评估板

特性和优点

  • 电池反向和抛负载保护
    • -20V至+40V
  • +4V至+28V输入共模范围
  • +2.7V至+5.5V电源范围
  • 灵活的EMI滤波
  • 无铅(Pb)并符合RoHS标准
  • 完全安装并经过测试

产品详情

MAX9937评估板(EV kit)是经过安装和测试的PCB,用于评估适合单向高边电流检测应用的汽车级电流检测放大器MAX9937。评估板可用于演示MAX9937在汽车级瞬态条件下的工作情况,如抛负载保护、电池反向保护以及EMI滤波。

应用

  • 汽车电池电流检测
  • ECU电流监视
  • 保险丝盒电流检测
