MAX98400A

立体声、大功率、D类放大器

更多 showmore-icon

具有差分输入、功率限制、防钳位、折返式热保护以及优异的EMI性能

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 8V至28V较宽的供电电压范围
  • 单电源供电
  • 低EMI:有源辐射抑制
  • 钳位限幅器
  • 低静态电流
  • 折返式热保护
  • 热保护和过流保护
更多细节
show more Icon

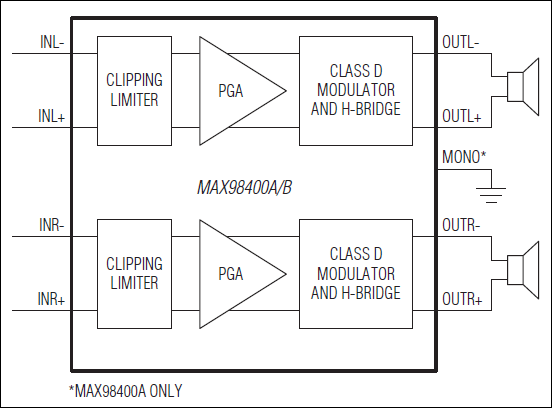

MAX98400A/MAX98400B D类放大器提供高性能、热效率极高的放大器解决方案。MAX98400A能够为8Ω负载提供2x20W功率驱动,为4Ω负载提供1x40W功率驱动。MAX98400B为8Ω负载提供2x12W功率驱动。

集成限幅电路防止输出削波失真,在电压瞬变时可防止损坏小型扬声器并降低功耗。

折返式热保护在结温超过+120°C时可自动降低输出功率,除了可靠的过流保护外,器件还提供传统的热保护功能。

IC采用8V至28V单电源供电,具有67dB PSRR,无需稳压电源。12V供电时,效率高达90%。

无需滤波的调制技术能够使IC在1m电缆下轻松满足EN55022B的EMI限制要求,只需在每个输出端使用低成本磁珠和小尺寸电容。

两款器件都具有8位增益控制设置。

全面的咔嗒/噼噗声抑制电路使得进入和退出关断状态时的噪声降至最小。

MAX98400A/MAX98400B分别采用36引脚和24引脚TQFN封装,工作在-40°C至+85°C温度范围。

应用

  • LCD监视器
  • LCD/PDP电视
  • MP3坞站
  • 笔记本PC

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX98400AETX+
  • HTML
  • HTML
MAX98400AETX+T
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

MAX98400BEVKIT

MAX98400B评估板

zoom

MAX98400BEVKIT

MAX98400B评估板

MAX98400B评估板

特性和优点

  • 8V至28V直流单电源供电
  • 全差分输入和输出
  • 立体声模式下,为8Ω扬声器提供2x12W驱动
  • 限幅控制
  • 折返式热保护
  • 关断控制
  • 评估带有裸焊盘的24引脚TQFN封装的MAX98400B
  • U1配置成无滤波输出
  • U2配置成滤波输出
  • 完全安装并经过测试

产品详情

MAX98400B评估板(EV kit)将MAX98400B D类放大器配置为立体声模式,能够在音频应用中为一对8Ω扬声器提供2x12W驱动。评估板工作在8V至28V直流电源,具有可编程增益设置,跳线设置的增益默认值为+20.1dB。评估板可接受一对单端或差分输入信号,为扬声器提供2组差分输出。

评估板有两组独立的放大器电路,演示直接驱动扬声器(较少的元件数量)和滤波输出驱动(简化评估)。评估板安装了两片MAX98400BETG+。

评估板提供控制选项,用于控制器件的限幅器、折返式热保护、输入配置、增益和关断模式。评估板包括便捷的音频输入和输出连接器。

应用

  • LCD监视器
  • LCD/PDP电视
  • MP3坞站
  • 笔记本PC

MAX98400AEVKIT

MAX98400A评估板

zoom

MAX98400AEVKIT

MAX98400A评估板

MAX98400A评估板

特性和优点

  • 8V至28V直流单电源供电
  • 全差分输入和输出
  • 立体声模式下,为8Ω扬声器提供2x20W驱动
  • 单声道模式下,为4Ω扬声器提供1x40W驱动
  • 限幅控制
  • 折返式热保护
  • 关断控制
  • 评估带有裸焊盘的36引脚TQFN封装的MAX98400A
  • U1配置成无滤波输出
  • U2配置成滤波输出
  • 完全安装并经过测试

产品详情

MAX98400A评估板(EV kit)将MAX98400A D类放大器配置为立体声模式,能够为一对8Ω扬声器提供2x20W驱动;或在单声道模式下为4Ω扬声器提供1x40W驱动。评估板工作在8V至28V直流电源,增益配置在+20.1dB。评估板可接受一对单端或差分输入信号,为扬声器提供2组差分输出。

评估板有两组独立的MAX98400A电路,演示直接驱动扬声器(较少的元件数量)和滤波输出驱动(简化评估)。评估板安装了两片MAX98400AETX+。

评估板提供控制选项,用于控制限幅器、折返式热保护、输入配置、增益、关断和MAX98400A单声道模式。评估板还提供输入焊盘,用于连接可选的外部电源,为器件的前置放大器供电。评估板包括便捷的音频输入和输出连接器。

应用

  • LCD监视器
  • LCD/PDP电视
  • MP3坞站
  • 笔记本PC
