MAX9737

单声道、7W D类放大器

更多 showmore-icon

可直接由电池供电的7W D类放大器,大大降低笔记本电脑2.1声道方案的成本

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 8V至28V电源电压范围
  • 扩频调制实现低EMI
  • 通过EMI规范(最长1m的扬声器电缆)
  • PSRR高达80dB
  • 效率高达88%,无需散热器
  • 热保护和输出电流保护
  • 关断模式下电流< 1µA
  • 咔嗒/噼噗声抑制
  • 导通时间< 10ms
  • 节省空间的4mm x 4mm x 0.8mm、24引脚TQFN封装
更多细节
show more Icon

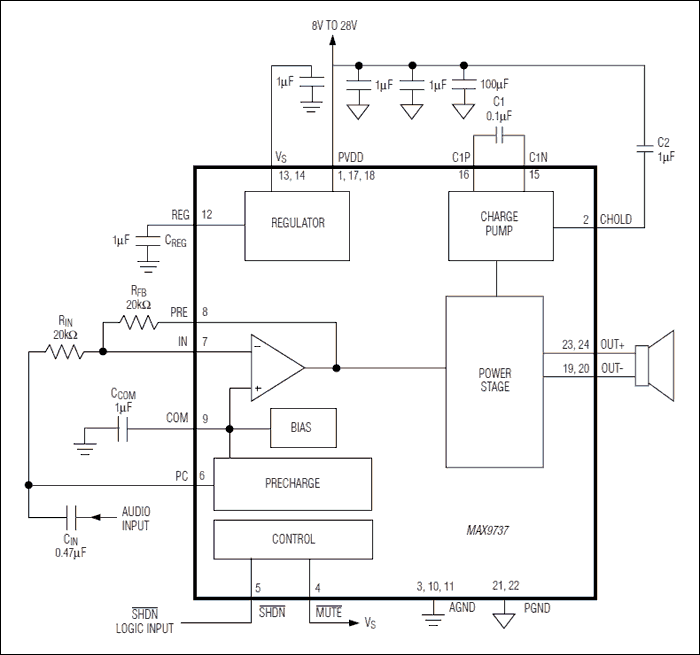

MAX9737单声道7W D类放大器可提供高性能、高效散热的放大器方案,12V供电时效率高达88%。器件工作在8V至28V电源电压,具有高达80dB的PSRR,无需稳压电源。

无滤波调制结构使得MAX9737在每个输出端只需一个低成本磁珠和小电容即可通过CE EMI规范(1m传输电缆)。

完备的咔嗒/噼噗声抑制电路可有效降低上电/断电、进入或退出关断/静音状态时的噪声。

输入运算放大器允许用户构建低通或高通滤波器并设置最佳增益。内部预充电电路可确保10ms以内的无杂音启动。

MAX9737采用24引脚、TQFN-EP封装,工作在-40°C至+85°C温度范围。

应用

  • 2.1笔记本PC
  • LCD/PDP/CRT监视器
  • MP3坞站
  • PC环绕立体声扬声器

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX9737ETG+
  • HTML
  • HTML
MAX9737ETG+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

3月 9, 2023

- 2276A

WAFER FAB

MAX9737ETG+

量产

MAX9737ETG+T

量产

6月 20, 2016

- 1612

ASSEMBLY

MAX9737ETG+

量产

MAX9737ETG+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

3月 9, 2023

- 2276A

arrow down

WAFER FAB

MAX9737ETG+

量产

MAX9737ETG+T

量产

6月 20, 2016

- 1612

arrow down

ASSEMBLY

MAX9737ETG+

量产

MAX9737ETG+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX9737EVKIT

MAX9737评估板

zoom

MAX9737EVKIT

MAX9737评估板

MAX9737评估板

特性和优点

  • 8V至28V直流单电源工作
  • 差分输出
  • 配置为+13.6dB增益
  • 外部增益设置电阻
  • D类输出滤波器,易于评估
  • 向一个8Ω扬声器提供7W功率
  • 静音控制
  • 无铅(Pb)并符合RoHS标准
  • 完全安装并经过测试

产品详情

MAX9737评估板(EV kit)是完全安装并经过测试的PCB,用于配置MAX9737单声道7W D类放大器,在音频系统中驱动8Ω扬声器。该评估板工作于8V至28V直流电源电压,增益设置为+13.6dB。MAX9737评估板接收单端输入信号,为扬声器提供差分输出。

应用

  • 2.1笔记本PC
  • LCD/PDP/CRT监视器
  • MP3坞站
  • PC环绕立体声扬声器
