MAX9768

10W、单声道、D类扬声器放大器,带有音量控制

更多 showmore-icon

高效、低BOM成本D类放大器

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 10W输出(8Ω,PVDD = 14V, THD+N = 10%)
  • 扩谱调制
  • 采用铁氧体磁珠滤波器,符合EN55022B EMC规范
  • 放大器工作于4.5V至14V电源
  • 内置64级音量控制(通过I²C总线或模拟控制实现)
  • 低至0.08%的THD+N (RL = 8Ω, POUT = 6W)
  • 高达77dB的PSRR
  • 提供两个tON定时器
    • MAX9768—220ms
    • MAX9768B—15ms
  • 低功耗关断模式(0.5µA)
  • 短路和热过载保护
更多细节
show more Icon

MAX9768单声道、10W、D类扬声器放大器提供高品质、高效音频驱动,内置音量控制功能。

MAX9768具有64级双模(模拟或数字可编程)音量控制和静音功能。该音频放大器工作于4.5V至14V单电源,采用14V电源供电时,可向8Ω扬声器提供高达10W的输出功率。

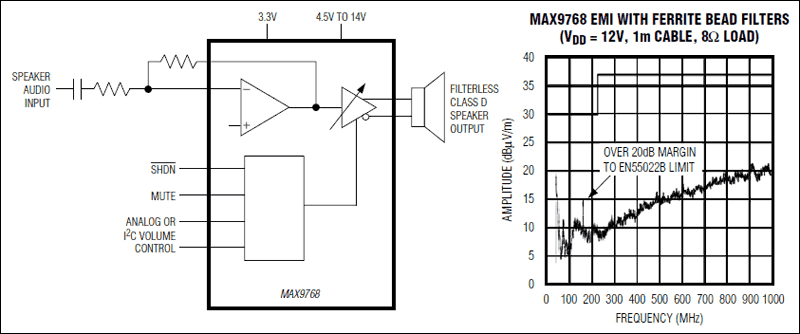

可选的扩谱调制模式降低了EMI辐射,使得该器件在采用铁氧体磁珠滤波器和长达1m的电缆进行测试时能够很容易地通过EMC测试。MAX9768可与外部时钟同步,允许多个D类放大器同步工作。

MAX9768具有高达77dB的PSRR、低至0.08%的THD+N和高达97dB的SNR。可靠的短路和热过载保护防止故障状态下器件损坏。MAX9768采用24引脚薄型QFN-EP (4mm x 4mm x 0.8mm)封装,工作于-40°C至+85°C扩展级温度范围。

应用

  • 平板显示器
  • GPS导航系统
  • 多媒体监视器
  • 笔记本电脑
  • 安全/个人移动无线装置

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX9768BETG+
  • HTML
  • HTML
MAX9768BETG+T
  • HTML
  • HTML
MAX9768BETG/V+
  • HTML
  • HTML
MAX9768BETG/V+T
  • HTML
  • HTML
MAX9768ETG+
  • HTML
  • HTML
MAX9768ETG+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 20, 2016

- 1612

ASSEMBLY

MAX9768BETG+

量产

MAX9768BETG+T

量产

MAX9768ETG+

量产

MAX9768ETG+T

量产

1月 23, 2023

- 2348

DESIGN

MAX9768BETG/V+

量产

MAX9768BETG/V+T

量产

6月 18, 2021

- 2161

ASSEMBLY

MAX9768BETG/V+

量产

MAX9768BETG/V+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 20, 2016

- 1612

arrow down

ASSEMBLY

MAX9768BETG+

量产

MAX9768BETG+T

量产

MAX9768ETG+

量产

MAX9768ETG+T

量产

1月 23, 2023

- 2348

arrow down

DESIGN

MAX9768BETG/V+

量产

MAX9768BETG/V+T

量产

6月 18, 2021

- 2161

arrow down

ASSEMBLY

MAX9768BETG/V+

量产

MAX9768BETG/V+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

MAX9768EVCMAXQU

MAX9768评估板/评估系统

zoom

MAX9768EVCMAXQU

MAX9768评估板/评估系统

MAX9768评估板/评估系统

特性和优点

  • 经过完全测试的PCB
  • 13V供电时,可向8Ω负载提供10W输出功率
  • 桥接负载(BTL)输出和咔嗒/噼噗声抑制
  • Dual Mode™音量控制:通过模拟或I²C实现
  • 双调制架构:固定频率和扩频模式
  • 关断模式和扬声器静音模式
  • 板上LDO用于低压模拟电路供电
  • Windows 98SE/2000/XP兼容评估软件
  • 评估系统包含USB电缆

产品详情

MAX9768评估板(EV kit)是完全安装并经过测试的印刷电路板(PCB),用于评估带有音量控制的单声道、10W、D类扬声器放大器MAX9768的性能。MAX9768评估板还包括Windows® 98SE/2000/XP兼容软件,为演示MAX9768的功能提供简单的图形用户界面(GUI)。

MAX9768评估系统(EV system)包含MAX9768评估板和与其配套的Maxim CMAXQUSB串行接口板。CMAXQUSB接口板允许PC通过USB口控制I²C接口。如需采用PC全面评估MAX9768,请定购MAX9768评估系统(MAX9768EVCMAXQU+)。若您已经购买了MAX9768兼容串口板,则只需定购MAX9768评估板(MAX9768EVKIT+)即可。

应用

  • 平板显示器
  • GPS导航系统
  • 多媒体监视器
  • 笔记本电脑
  • 安全/个人移动无线装置

MAX9768EVKIT

MAX9768评估板/评估系统

zoom

MAX9768EVKIT

MAX9768评估板/评估系统

MAX9768评估板/评估系统

特性和优点

  • 经过完全测试的PCB
  • 13V供电时,可向8Ω负载提供10W输出功率
  • 桥接负载(BTL)输出和咔嗒/噼噗声抑制
  • Dual Mode™音量控制:通过模拟或I²C实现
  • 双调制架构:固定频率和扩频模式
  • 关断模式和扬声器静音模式
  • 板上LDO用于低压模拟电路供电
  • Windows 98SE/2000/XP兼容评估软件
  • 评估系统包含USB电缆

产品详情

MAX9768评估板(EV kit)是完全安装并经过测试的印刷电路板(PCB),用于评估带有音量控制的单声道、10W、D类扬声器放大器MAX9768的性能。MAX9768评估板还包括Windows® 98SE/2000/XP兼容软件,为演示MAX9768的功能提供简单的图形用户界面(GUI)。

MAX9768评估系统(EV system)包含MAX9768评估板和与其配套的Maxim CMAXQUSB串行接口板。CMAXQUSB接口板允许PC通过USB口控制I²C接口。如需采用PC全面评估MAX9768,请定购MAX9768评估系统(MAX9768EVCMAXQU+)。若您已经购买了MAX9768兼容串口板,则只需定购MAX9768评估板(MAX9768EVKIT+)即可。

应用

  • 平板显示器
  • GPS导航系统
  • 多媒体监视器
  • 笔记本电脑
  • 安全/个人移动无线装置
