概览
优势和特点
- 单电源供电(2.5V至5.5V)
- 3.2W输出功率至4Ω @ 5V
- 1.8mA静态电流(VDD = 3.7V)
- 92%效率(RL = 8Ω，POUT = 1.5W)
- 29µVRMS输出噪声(AV = 6dB)
- 0.015%低THD+N @ 1kHz
- 支持1.84MHz–4.32MHz和5.28MHz–8.64MHz的PDM_CLK速率
- 支持左声道、右声道或(左/2 + 右/2)输出
- 成熟的边沿速率控制支持无滤波D类输出
- 77dB PSRR @ 217Hz
- 较低RF敏感度有效抑制来自于GSM无线电的TDMA噪声
- 全面的喀嗒/劈啪声抑制电路
- 可靠的短路和热保护
- 节省空间的封装：1.345mm x 1.435mm WLP (0.4mm Pitch)，3mm x 3mm TQFN
产品详情
MAX98358为数字式脉冲密度调制(PDM)输入D类功率放大器，提供AB类放大器的性能和D类放大器的效率。IC提供5种可选的增益水平(3dB、6dB、9dB、12dB和15dB)，可通过单路增益选择输入(GAIN)进行设定。IC可配置为利用立体声输入数据产生左声道、右声道或(左/2 + 右/2)输出。

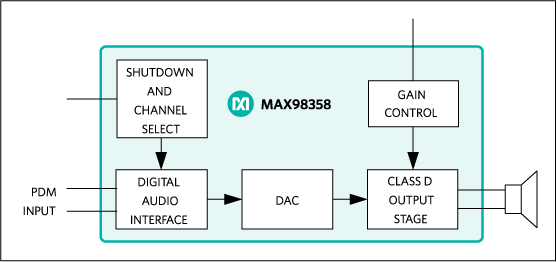

MAX98358将立体声脉冲密度调制(SPDM)输入信号直接连接到DAC。PDM_CLK上升沿上的数据被认为是左声道数据，而PDM_CLK下降沿上的数据被认为是右声道数据。通过将时钟上升沿和下降沿的数据求和，也可利用SPDM数据输入实现单声道功能。
有源辐射抑制、边缘速率限制和过冲控制电路大大降低EMI。无滤波器扩频调制方法无需传统D类器件中常见的输出滤波，且减少方案的元件数量。
IC采用9引脚WLP (1.345mm x 1.435mm x 0.64mm)封装和16引脚TQFN (3mm x 3mm x 0.75mm)封装，工作在-40°C至+85°C温度范围。
应用
- 蜂窝电话
- 笔记本电脑和上网本计算机
- 便携式媒体播放器
- 平板电脑
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
