MAX98357B

尺寸小,成本低,PCM输入的 D类放大器,兼具AB类性能

更多 showmore-icon

支持I2S和8通道TDM数据

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 单电源工作(2.5V至5.5V)
  • 3.2W输出功率:4Ω,5V
  • 2.4mA静态电流
  • 92%效率(RL = 8Ω,POUT = 1W)
  • 25µVRMS输出噪声(AV = 15dB)
  • 1kHz时,0.015% THD+N
  • 无需MCLK
  • 8kHz至96kHz采样速率
  • 支持左声道、右声道以及(左声道/2 + 右声道/2)输出
  • 成熟的边沿速率控制可使D类放大器输出无需滤波
  • 1kHz下,具有77dB PSRR
  • 低RF敏感度,可抑制GSM发射的TDMA噪声
  • 喀嗒声抑制电路
  • 可靠的短路保护和热保护
  • 采用节省空间的封装:1.345mm x 1.435mm WLP (0.4mm间距)以及3mm x 3mm、TQFN封装
  • 采用单旁路电容,尺寸为4.32mm2
更多细节
show more Icon

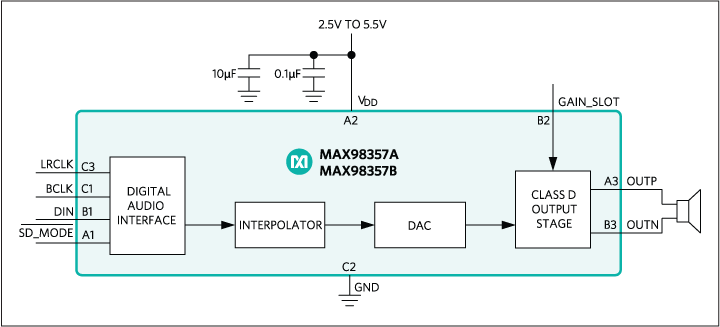

MAX98357A/MAX98357B是数字脉冲编码调制(PCM)输入D类功率放大器,可提供AB类音频性能,同时具有D类的效率。器件在I2S/左对齐模式下通过单个增益设置输入可提供5中可选择增益(3dB、6dB、9dB、12dB、15dB),在TDM模式下为固定12dB增益。

数字音频接口高度灵活,MAX98357A支持I²S数据,MAX98357B支持左对齐数据。两种器件均支持8通道时分复用(TDM)数据。对于所有支持的数据格式,数字音频接口可接收8KHz至96KHz的指定采样速率。 IC通过配置可将立体声输入数据转换成左声道、右声道、(左声道/2 + 右声道/2)输出。对于I2S和左对齐模式,IC采用16/24/32位数据工作,对于TDM模式,器件采用16位或32位数据工作。IC无需PCM通讯应用中的外部MCLK信号。这有助于减小EMI以及电路板的耦合问题,另外,也可减小电路板尺寸以及IC引脚数。

IC在BCLK和LRCLK上具有很高的宽带抖动容限(12ns典型值),能够可靠工作。

有源辐射抑制、边沿速率限制以及过冲控制电路大大减小EMI。无需滤波的扩谱调制机制可省去传统D类器件中的输出滤波器件,可减少方案中的器件数量。

IC采用9引脚WLP (1.345mm x 1.435mm x 0.64mm)和16引脚TQFN (3mm x 3mm x 0.75mm)封装,工作在-40°C至+85°C温度范围。

应用

  • 照相机
  • 游戏设备(音频和触觉)
  • IoT设备
  • 笔记本电脑
  • 单节锂离子电池/5V供电设备
  • 智能扬声器
  • 智能电话
  • 平板电脑

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX98357BETE+
  • HTML
  • HTML
MAX98357BETE+T
  • HTML
  • HTML
MAX98357BEWL+
  • HTML
  • HTML
MAX98357BEWL+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 18, 2020

- 2054

ASSEMBLY

MAX98357BETE+

量产

9月 17, 2018

- 1789

WAFER FAB

MAX98357BETE+

量产

MAX98357BEWL+

量产

MAX98357BEWL+T

量产

1月 9, 2018

- 1620

WAFER FAB

MAX98357BETE+

量产

MAX98357BEWL+

量产

MAX98357BEWL+T

量产

7月 19, 2016

- 1594_AMENDED

ASSEMBLY

MAX98357BEWL+T

量产

12月 8, 2015

- 1594_PRE-PCN

WAFER FAB

MAX98357BEWL+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 18, 2020

- 2054

arrow down

ASSEMBLY

MAX98357BETE+

量产

9月 17, 2018

- 1789

arrow down

WAFER FAB

MAX98357BETE+

量产

MAX98357BEWL+

量产

MAX98357BEWL+T

量产

1月 9, 2018

- 1620

arrow down

WAFER FAB

MAX98357BETE+

量产

MAX98357BEWL+

量产

MAX98357BEWL+T

量产

7月 19, 2016

- 1594_AMENDED

arrow down

ASSEMBLY

MAX98357BEWL+T

量产

12月 8, 2015

- 1594_PRE-PCN

arrow down

WAFER FAB

MAX98357BEWL+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 5

MAX98357EVSYS#WLP

MAX98357A和MAX98357B (WLP)(WLP)评估板

zoom

MAX98357EVSYS#WLP

MAX98357A和MAX98357B (WLP)(WLP)评估板

MAX98357A和MAX98357B (WLP)(WLP)评估板

特性和优点

  • 2.5V至5.5V单电源工作
  • 许多应用中只需单个外部元件(VDD电容)
  • I2S、左对齐或TDM输入
  • 5种可选增益(3dB、6dB、9dB、12dB和15dB)
  • 音频通道选择(左声道、右声道和单声道混音)
  • 无滤波器操作
  • 可选的D类输出放大器,易于评估
  • 经过验证的PCB布局
  • 完全装配并经过测试

产品详情

MAX98357开发板(DEV板)为完全装配并经过测试的PCB,评估MAX98357 I2S数字输入D类功率放大器。DEV板工作在2.5V至5.5V单直流电源,能够为4Ω负载提供高达3.2W功率。器件输出可直接连接到扬声器负载,以支持无滤波器应用;但也可增加滤波器,便于评估。MAX98357A支持标准I2S数据,MAX98357B支持左对齐数字音频数据。两个版本均支持8通道TDM音频数据。

MAX98357评估系统(EV系统)包括MAX98357 DEV板和Maxim Integrated的音频接口板(AUDINT001电路板)。

AUDINT001电路板提供易于使用的USB音频至I2S转换器,这允许任意计算机都可成为数字音频源,从而用于评估器件。AUDINT001电路板也可用于为MAX98357供电,从而允许使用单个USB连接进行完整评估。

应用

  • 蜂窝电话
  • 笔记本电脑和上网本计算机
  • 平板电脑

MAX98357DEVWLP

MAX98357A和MAX98357B (WLP)(WLP)评估板

zoom

MAX98357DEVWLP

MAX98357A和MAX98357B (WLP)(WLP)评估板

MAX98357A和MAX98357B (WLP)(WLP)评估板

特性和优点

  • 2.5V至5.5V单电源工作
  • 许多应用中只需单个外部元件(VDD电容)
  • I2S、左对齐或TDM输入
  • 5种可选增益(3dB、6dB、9dB、12dB和15dB)
  • 音频通道选择(左声道、右声道和单声道混音)
  • 无滤波器操作
  • 可选的D类输出放大器,易于评估
  • 经过验证的PCB布局
  • 完全装配并经过测试

产品详情

MAX98357开发板(DEV板)为完全装配并经过测试的PCB,评估MAX98357 I2S数字输入D类功率放大器。DEV板工作在2.5V至5.5V单直流电源,能够为4Ω负载提供高达3.2W功率。器件输出可直接连接到扬声器负载,以支持无滤波器应用;但也可增加滤波器,便于评估。MAX98357A支持标准I2S数据,MAX98357B支持左对齐数字音频数据。两个版本均支持8通道TDM音频数据。

MAX98357评估系统(EV系统)包括MAX98357 DEV板和Maxim Integrated的音频接口板(AUDINT001电路板)。

AUDINT001电路板提供易于使用的USB音频至I2S转换器,这允许任意计算机都可成为数字音频源,从而用于评估器件。AUDINT001电路板也可用于为MAX98357供电,从而允许使用单个USB连接进行完整评估。

应用

  • 蜂窝电话
  • 笔记本电脑和上网本计算机
  • 平板电脑

MAXAUDINT001

MAXQ2000/MAX98357A/MAX98357B/MAX98358和MAX98371评估板

zoom

MAXAUDINT001

MAXQ2000/MAX98357A/MAX98357B/MAX98358和MAX98371评估板

MAXQ2000/MAX98357A/MAX98357B/MAX98358和MAX98371评估板

特性和优点

  • USB供电(+5V)
  • USB至I2C (USB CONTROL)
  • USB至I2S (USB AUDIO)
  • 板载主机时钟源
  • 板载LDO (+1.2V、+1.8V、+3.3V)
  • 兼容标准FTDI VCP驱动器
  • 完全安装并经过测试

产品详情

Maxim音频接口1 (AUDINT1)电路板提供I2C和I2S接口,便于评估兼容的Maxim开发板(DEV)。AUDINT1接口板评估的Maxim开发板可能要求自定义GUI软件,可从Maxim的评估软件页面下载。

AUDINT1板和兼容开发板作为整体评估系统(EV system)一起定购。关于评估系统的定购信息请参考评估系统数据资料。

关于快速入门以及详细操作说明请参考相应的评估系统数据资料。

AUDINT1板作为精选Maxim评估系统(EV system)的一部分提供,仅供评估Maxim器件。不支持AUDINT1板作为开发目标机进行使用,关于这种使用方法的信息请参考MAXQ2000评估板数据资料。

应用

  • 电池供电和便携式设备
  • 消费类电子
  • 数据采集系统和数据记录仪
  • 电化学与光传感器
  • 气体及化学传感器
  • 家用产品
  • HVAC
  • 工业控制
  • 医疗仪表
  • 安全检测
  • 智能发送器
  • 温度监控器/湿度传感器

MAX98357EVSYSTQFN

MAX98357A和MAX98357B (TQFN)评估板

zoom

MAX98357EVSYSTQFN

MAX98357A和MAX98357B (TQFN)评估板

MAX98357A和MAX98357B (TQFN)评估板

特性和优点

  • 2.5V至5.5V单电源工作
  • 许多应用中只需单个外部元件(VDD电容)
  • I2S、左对齐或TDM输入
  • 5种可选增益(3dB、6dB、9dB、12dB和15dB)
  • 音频通道选择(左声道、右声道和单声道混音)
  • 无滤波器操作
  • 可选的D类输出放大器,易于评估
  • 经过验证的PCB布局
  • 完全装配并经过测试

产品详情

MAX98357开发板(DEV板)为完全装配并经过测试的PCB,评估MAX98357 I2S数字输入D类功率放大器。DEV板工作在2.5V至5.5V单直流电源,能够为4Ω负载提供高达3.2W功率。器件输出可直接连接到扬声器负载,以支持无滤波器应用;但也可增加滤波器,便于评估。MAX98357A支持标准I2S数据,MAX98357B支持左对齐数字音频数据。两个版本均支持8通道TDM音频数据。

MAX98357评估系统(EV系统)包括MAX98357 DEV板和Maxim Integrated的音频接口板(AUDINT001电路板)。

AUDINT001电路板提供易于使用的USB音频至I2S转换器,这允许任意计算机都可成为数字音频源,从而用于评估器件。AUDINT001电路板也可用于为MAX98357供电,从而允许使用单个USB连接进行完整评估。

应用

  • 蜂窝电话
  • 笔记本电脑和上网本计算机
  • 平板电脑

MAX98357DEVTQFN

MAX98357A和MAX98357B (TQFN)评估板

zoom

MAX98357DEVTQFN

MAX98357A和MAX98357B (TQFN)评估板

MAX98357A和MAX98357B (TQFN)评估板

特性和优点

  • 2.5V至5.5V单电源工作
  • 许多应用中只需单个外部元件(VDD电容)
  • I2S、左对齐或TDM输入
  • 5种可选增益(3dB、6dB、9dB、12dB和15dB)
  • 音频通道选择(左声道、右声道和单声道混音)
  • 无滤波器操作
  • 可选的D类输出放大器,易于评估
  • 经过验证的PCB布局
  • 完全装配并经过测试

产品详情

MAX98357开发板(DEV板)为完全装配并经过测试的PCB,评估MAX98357 I2S数字输入D类功率放大器。DEV板工作在2.5V至5.5V单直流电源,能够为4Ω负载提供高达3.2W功率。器件输出可直接连接到扬声器负载,以支持无滤波器应用;但也可增加滤波器,便于评估。MAX98357A支持标准I2S数据,MAX98357B支持左对齐数字音频数据。两个版本均支持8通道TDM音频数据。

MAX98357评估系统(EV系统)包括MAX98357 DEV板和Maxim Integrated的音频接口板(AUDINT001电路板)。

AUDINT001电路板提供易于使用的USB音频至I2S转换器,这允许任意计算机都可成为数字音频源,从而用于评估器件。AUDINT001电路板也可用于为MAX98357供电,从而允许使用单个USB连接进行完整评估。

应用

  • 蜂窝电话
  • 笔记本电脑和上网本计算机
  • 平板电脑
