概览

优势和特点

  • 低EMI
  • 独特的扩展频谱调制模式:EMI辐射比传统方案降低5dB
  • 驱动16Ω负载时效率达88%
  • 为8Ω负载提供12W+12W连续功率
  • 为16Ω负载提供15W+15W的连续功率
  • THD+N低至0.07%
  • 高电源抑制比:1kHz时80dB
  • 10V至25V单电源供电
  • 差分输入可降低共模噪声
  • 增益由引脚选择,减少元件数量
  • 业界领先的咔嗒声抑制
  • 低静态电流:24mA
  • 低功耗关断模式0.2µA
  • 短路和过热保护
  • 采用高效散热、节省空间的56引脚TQFN (8mm x 8mm x 0.8mm)封装
  • 产品详情

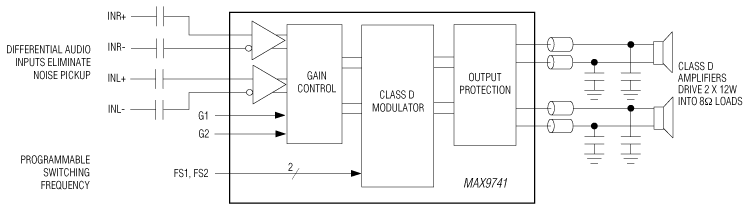

    立体声D类音频放大器MAX9741以D类的效率提供AB类放大器的性能,并节约电路板空间,取消了笨重的散热片。通过使用D类结构,MAX9741可以为8Ω负载提供12W的连续功率。调制和开关工作方案省去了传统D类放大器所需的EMI抑制滤波器。

    MAX9741提供两种调制方案:固定频率调制(FFM)和扩频调制(SSM),以降低EMI辐射。器件采用全差分结构和全桥输出,提供全面的咔嗒声抑制。

    MAX9741提供高达80dB的电源抑制比、低至0.07%的THD+N和超过100dB的信噪比。短路和热保护可避免器件在故障条件下损坏。MAX9741采用56引脚TQFN (8mm x 8mm x 0.8mm)封装,工作在-40°C至+85°C工业级温度范围。

    应用

    • 汽车
    • 台式PC
    • LCD监视器
    • LCD投影仪
    • LCD TV

    产品生命周期 icon-recommended 量产

    该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
