MAX9708

量产

20W/40W、无需滤波的扩频单声道/立体声D类放大器

数据手册 (Rev. 3) 产品选型表
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 在立体声模式下，输出功率为2 x 21W (8Ω负载，THD = 10%)
  • 在单声道模式下，输出功率为1 x 42W (4Ω负载，THD = 10%)
  • 高达87%的效率
  • 免滤波器D类放大器
  • 独特的扩谱模式
  • 可编程增益(+22dB，+25dB，+29.5dB，+36dB)
  • 高PSRR (在1kHz下，具有90dB)
  • 差分输入抑制共模噪声
  • 关断和静音控制
  • 集成咔嗒声抑制电路
  • 0.1%的低THD+N
  • 限流和热保护
  • 可编程热标志
  • 同步输入/输出
  • 可提供热增强型节省空间的封装：56引脚TQFN和64引脚TQFP
MAX9708
20W/40W、无需滤波的扩频单声道/立体声D类放大器

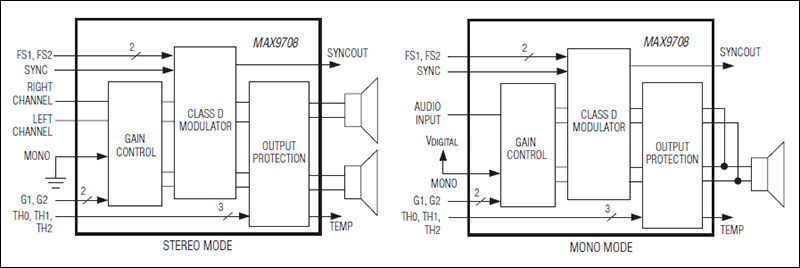

MAX9708：简化框图
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

技术文章 1

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

硬件生态系统

部分模型 产品周期 描述
D类音频放大器 1
MAX9741
量产 12W+12W、低EMI、扩频、立体声D类放大器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

评估套件

MAX9708EVKIT

MAX9708评估板

立即购买 更多内容

特性和优点

  • 10V至18V单电源供电
  • 全差分或者单端输入
  • 全差分输出
  • 立体声模式下，向8Ω扬声器提供2 x 21W功率
  • 单声道模式下，向4Ω扬声器提供1 x 42W功率
  • 可选择扩频或固定频率调制
  • 可选增益(+22dB、+25dB、+29.5dB或+36dB)
  • 可编程温度标志
  • 关断和静音控制
  • 输入和输出时钟同步信号
  • 高热效、56引脚TQFN-EP封装
  • 经过完全安装和测试

产品详情

MAX9708评估板(EV kit)是经过完全安装和测试的电路板(PCB)，可将MAX9708 D类放大器配置为立体声模式，向一对8Ω扬声器提供2 x 21W功率，或者配置为单声道模式，向单个4Ω扬声器提供1 x 42W功率。评估板的扬声器输出可不必滤波，以最大程度减少电路板面积，也可以进行滤波以简化评估。

评估板采用10V至18V直流电源供电。MAX9708评估板可接受单端或者差分输入信号，提供全差分输出。评估板提供+22dB、+25dB、+29.5dB以及+36dB增益选择。MAX9708评估板还支持固定频率调制(FFM)模式和扩频调制(SSM)模式选择。

MAX9708评估板提供温度标志，可设置8个不同的温度门限。MAX9708评估板能够同步至外部时钟，评估板提供同步输出，允许在多放大器系统中实现单元级联和频率锁定。

应用

  • 汽车
  • LCD TV
  • PC/HiFi音频方案
  • PDP TV
MAX9708EVKIT
MAX9708评估板
