MAX9723

立体声DirectDrive®耳机放大器,具有BassMax、音量控制和I²C接口

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 6
特性
  • 62mW、DirectDrive耳机放大器,省去庞大的隔直电容
  • 1.8V至3.6V单电源工作
  • 集成32级音量控制
  • 1kHz时,PSRR高达90dB
  • 0.006%的低THD+N
  • 业界领先的杂音抑制功能
  • ±8kV HBM ESD保护耳机输出
  • 短路和热过载保护
  • 低功耗关断模式(5µA)
  • 软件控制低频提升(BassMax)
  • I²C/SMBus兼容接口
  • 提供节省空间的高热效封装:
    • 16焊球UCSP (2mm x 2mm x 0.62mm)
    • 16引脚薄型QFN (4mm x 4mm x 0.8mm)
更多细节
show more Icon

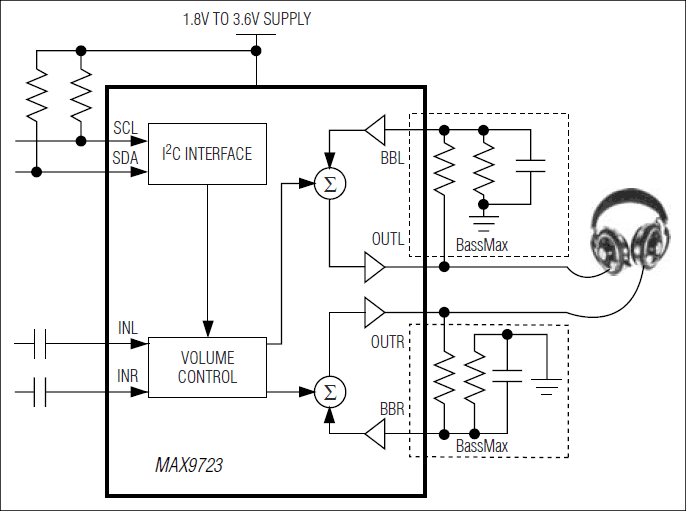

MAX9723立体声DirectDrive耳机放大器带有BassMax和音量控制,理想用于对空间和性能要求较高的便携式音频应用。MAX9723采用1.8V至3.6V单电源供电,所具备的特性减少了外部元件数量,降低了系统成本,节省了电路板空间,并改善了音频再现性能。

该耳机放大器采用Maxim的DirectDrive架构,由单电源供电,产生以地为参考的输出,无需较大的隔直电容。耳机放大器可以向一个16Ω负载提供62mW功率,具有0.006%的低THD+N以及90dB的高PSRR。MAX9723具有Maxim业界领先的杂音抑制功能。

当使用廉价耳机时,BassMax可提升放大器的低频响应以改善其音频再现。集成的音频控制功能提供32个离散音量等级,无需使用外部电位器。通过I²C/SMBus™兼容接口控制BassMax和音量控制。可通过硬件或者软件接口控制关断功能。

采用1.8V电源时,MAX9723仅消耗3.7mA供电电流,提供短路和热过载保护,额定工作在-40°C至+85°C扩展级温度范围。MAX9723提供微型(2mm x 2mm x 0.62mm) 16焊球晶片级封装(UCSP™)或者16引脚薄型QFN (4mm x 4mm x 0.8mm)封装。

应用

  • 迷你唱片播放器
  • MP3播放器
  • 具有MP3功能的蜂窝电话
  • PDA音频
  • 便携式CD播放器
产品模型 6

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX9723CETE+
  • HTML
  • HTML
MAX9723CETE+T
  • HTML
  • HTML
MAX9723DEBE+
  • HTML
  • HTML
MAX9723DEBE+T
  • HTML
  • HTML
MAX9723DETE+
  • HTML
  • HTML
MAX9723DETE+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 20, 2016

- 1612

ASSEMBLY

MAX9723CETE+

量产

MAX9723DETE+

量产

MAX9723DETE+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 20, 2016

- 1612

arrow down

ASSEMBLY

MAX9723CETE+

量产

MAX9723DETE+

量产

MAX9723DETE+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 3

MAX9723DEVKIT

MAX9723A、MAX9723B、MAX9723C和MAX9723D评估板

zoom

MAX9723DEVKIT

MAX9723A、MAX9723B、MAX9723C和MAX9723D评估板

MAX9723A、MAX9723B、MAX9723C和MAX9723D评估板

特性和优点

  • 1.8V至3.6V单电源工作
  • 立体声DirectDrive耳机放大器的输出功率为60mW (16Ω负载,VDD = 3V时)
  • 系统命令模块:USB接口(CMODUSB+)或串行接口(CMOD232+)
  • Windows 98SE/2000/XP兼容评估软件
  • 可评估MAX9723A/MAX9723B/MAX9723C (需替换IC)
  • 经过完全安装与测试

产品详情

MAX9723D评估板(EV kit)是经过完全安装与测试的PCB,可用于评估具有BassMax、音量控制和I²C功能的MAX9723立体声DirectDrive™耳机放大器。MAX9723D评估板使用1.8V至3.6V单电源工作,在驱动16Ω负载时可提供60mW功率。

MAX9723D评估系统(EV system)包括一块MAX9723D评估板、Windows® 98SE/2000/XP兼容软件和Maxim系统命令模块。通过软件的图形化用户界面(GUI)可以方便的控制MAX9723D的I²C接口,对诸如BassMax和音量等设置进行调整。

欲基于PC对MAX9723A/MAX9723B/MAX9723C/MAX9723D进行全面评估,请订购完整的评估系统(MAX9723DEVCMODU+或MAX9723DEVCMOD2+)。如果以前购买的Maxim评估系统中已有CMODUSB+或CMOD232+系统命令模块,或者使用基于其他微控制器(µC)的系统进行评估,请订购评估板(MAX9723DEVKIT+)。

该评估板预装有MAX9723DETE+。欲对引脚兼容的MAX9723A/MAX9723B/MAX9723C进行评估,请联系工厂获取免费样品。

应用

  • 汽车多媒体设备
  • 迷你唱片播放器
  • MP3播放器
  • 具有MP3功能的蜂窝电话
  • PDA音频
  • 便携式CD播放器

MAX9723DEVCMOD2

MAX9723A、MAX9723B、MAX9723C和MAX9723D评估板

zoom

MAX9723DEVCMOD2

MAX9723A、MAX9723B、MAX9723C和MAX9723D评估板

MAX9723A、MAX9723B、MAX9723C和MAX9723D评估板

特性和优点

  • 1.8V至3.6V单电源工作
  • 立体声DirectDrive耳机放大器的输出功率为60mW (16Ω负载,VDD = 3V时)
  • 系统命令模块:USB接口(CMODUSB+)或串行接口(CMOD232+)
  • Windows 98SE/2000/XP兼容评估软件
  • 可评估MAX9723A/MAX9723B/MAX9723C (需替换IC)
  • 经过完全安装与测试

产品详情

MAX9723D评估板(EV kit)是经过完全安装与测试的PCB,可用于评估具有BassMax、音量控制和I²C功能的MAX9723立体声DirectDrive™耳机放大器。MAX9723D评估板使用1.8V至3.6V单电源工作,在驱动16Ω负载时可提供60mW功率。

MAX9723D评估系统(EV system)包括一块MAX9723D评估板、Windows® 98SE/2000/XP兼容软件和Maxim系统命令模块。通过软件的图形化用户界面(GUI)可以方便的控制MAX9723D的I²C接口,对诸如BassMax和音量等设置进行调整。

欲基于PC对MAX9723A/MAX9723B/MAX9723C/MAX9723D进行全面评估,请订购完整的评估系统(MAX9723DEVCMODU+或MAX9723DEVCMOD2+)。如果以前购买的Maxim评估系统中已有CMODUSB+或CMOD232+系统命令模块,或者使用基于其他微控制器(µC)的系统进行评估,请订购评估板(MAX9723DEVKIT+)。

该评估板预装有MAX9723DETE+。欲对引脚兼容的MAX9723A/MAX9723B/MAX9723C进行评估,请联系工厂获取免费样品。

应用

  • 汽车多媒体设备
  • 迷你唱片播放器
  • MP3播放器
  • 具有MP3功能的蜂窝电话
  • PDA音频
  • 便携式CD播放器

MAX9723DEVCMODU

MAX9723A、MAX9723B、MAX9723C和MAX9723D评估板

zoom

MAX9723DEVCMODU

MAX9723A、MAX9723B、MAX9723C和MAX9723D评估板

MAX9723A、MAX9723B、MAX9723C和MAX9723D评估板

特性和优点

  • 1.8V至3.6V单电源工作
  • 立体声DirectDrive耳机放大器的输出功率为60mW (16Ω负载,VDD = 3V时)
  • 系统命令模块:USB接口(CMODUSB+)或串行接口(CMOD232+)
  • Windows 98SE/2000/XP兼容评估软件
  • 可评估MAX9723A/MAX9723B/MAX9723C (需替换IC)
  • 经过完全安装与测试

产品详情

MAX9723D评估板(EV kit)是经过完全安装与测试的PCB,可用于评估具有BassMax、音量控制和I²C功能的MAX9723立体声DirectDrive™耳机放大器。MAX9723D评估板使用1.8V至3.6V单电源工作,在驱动16Ω负载时可提供60mW功率。

MAX9723D评估系统(EV system)包括一块MAX9723D评估板、Windows® 98SE/2000/XP兼容软件和Maxim系统命令模块。通过软件的图形化用户界面(GUI)可以方便的控制MAX9723D的I²C接口,对诸如BassMax和音量等设置进行调整。

欲基于PC对MAX9723A/MAX9723B/MAX9723C/MAX9723D进行全面评估,请订购完整的评估系统(MAX9723DEVCMODU+或MAX9723DEVCMOD2+)。如果以前购买的Maxim评估系统中已有CMODUSB+或CMOD232+系统命令模块,或者使用基于其他微控制器(µC)的系统进行评估,请订购评估板(MAX9723DEVKIT+)。

该评估板预装有MAX9723DETE+。欲对引脚兼容的MAX9723A/MAX9723B/MAX9723C进行评估,请联系工厂获取免费样品。

应用

  • 汽车多媒体设备
  • 迷你唱片播放器
  • MP3播放器
  • 具有MP3功能的蜂窝电话
  • PDA音频
  • 便携式CD播放器
