MAX9705

2.3W、超低EMI、无需滤波、D类音频放大器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 8
特性
  • 无滤波放大器通过FCC辐射标准,带有24in电缆
  • 独特的扩频模式和有源辐射限制(AEL),在FCC限制下具有超过20dB的裕量
  • 零“死区时间” (ZDT) H桥保持了当前最高水平的效率和THD+N
  • 简单的主从配置实现立体声工作
  • 高达90%的效率
  • 向4Ω负载提供2.3W功率(1%的THD+N)
  • 0.02%的低THD+N (POUT = 1W,VDD = 5.0V)
  • 高PSRR (217Hz时为75dB)
  • 集成杂音抑制功能
  • 低静态电流(5.4mA)
  • 低功耗关断模式(0.3µA)
  • 短路和热过载保护
  • 提供高热效、节省空间的封装
    • 10引脚TDFN (3mm x 3mm x 0.8mm)
    • 12焊球UCSP (1.5mm x 2mm x 0.6mm)
  • 引脚兼容于MAX9700和MAX9712
更多细节
show more Icon

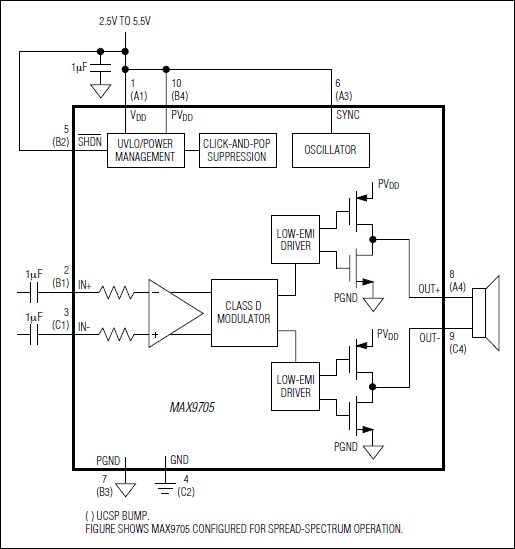

MAX9705第3代、超低EMI、单声道、D类音频功率放大器具有AB类的性能和D类的效率。MAX9705能够向一个4Ω负载提供2.3W功率,效率超过85%。在所有可能的瞬变输出电压情况下,有源辐射限制(AEL)电路主动控制输出FET的栅极转换,极大地降低了EMI。AEL防止了传统D类放大器中感性负载的续流特性所引起的高频辐射。零死区时间(ZDT)技术使输出FET能够同时切换,而不会产生交叉传导,从而保持了当前最高水平的效率和THD+N性能。扩频调制技术不需要传统D类器件中的输出滤波。这些设计理念降低了应用元件数量,延长了电池寿命。

MAX9705提供两种调制方案:固定频率(FFM)模式和扩频(SSM)模式,扩频模式进一步降低了由调制频率造成的EMI辐射。MAX9705的振荡器可通过SYNC输入同步至外部时钟,从而在外部设定开关频率。SYNC输入还支持多个MAX9705级联和频率锁定,以最大程度降低时钟交调引起的干扰。器件具有全差分结构、全桥输出和全面的杂音抑制功能。MAX9705的增益由内部设置(MAX9705A:6dB,MAX9705B:12dB,MAX9705C:15.6dB,MAX9705D:20dB),进一步减少了外部元件数量。

MAX9705提供10引脚TDFN (3mm x 3mm x 0.8mm)和12焊球UCSP™ (1.5mm x 2mm x 0.6mm)封装。MAX9705额定工作在-40°C至+85°C扩展级温度范围。

应用

  • 蜂窝电话
  • MP3播放器
  • PDA
  • 便携式音频
产品模型 8

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX9705AETB+
  • HTML
  • HTML
MAX9705AETB+T
  • HTML
  • HTML
MAX9705BETB+
  • HTML
  • HTML
MAX9705BETB+T
  • HTML
  • HTML
MAX9705CETB+
  • HTML
  • HTML
MAX9705CETB+T
  • HTML
  • HTML
MAX9705DETB+
  • HTML
  • HTML
MAX9705DETB+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 20, 2016

- 1612

ASSEMBLY

MAX9705AETB+

量产

MAX9705AETB+T

量产

MAX9705BETB+

量产

MAX9705BETB+T

量产

MAX9705CETB+T

量产

MAX9705DETB+

量产

MAX9705DETB+T

量产

1月 9, 2015

- 1481

WAFER FAB

MAX9705AETB+

量产

MAX9705AETB+T

量产

MAX9705BETB+

量产

MAX9705BETB+T

量产

MAX9705CETB+

量产

MAX9705CETB+T

量产

MAX9705DETB+

量产

MAX9705DETB+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 20, 2016

- 1612

arrow down

ASSEMBLY

MAX9705AETB+

量产

MAX9705AETB+T

量产

MAX9705BETB+

量产

MAX9705BETB+T

量产

MAX9705CETB+T

量产

MAX9705DETB+

量产

MAX9705DETB+T

量产

1月 9, 2015

- 1481

arrow down

WAFER FAB

MAX9705AETB+

量产

MAX9705AETB+T

量产

MAX9705BETB+

量产

MAX9705BETB+T

量产

MAX9705CETB+

量产

MAX9705CETB+T

量产

MAX9705DETB+

量产

MAX9705DETB+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

MAX9700BEVKIT

MAX9700A、MAX9700B、MAX9700C、MAX9700D和MAX9712评估板

zoom

MAX9700BEVKIT

MAX9700A、MAX9700B、MAX9700C、MAX9700D和MAX9712评估板

MAX9700A、MAX9700B、MAX9700C、MAX9700D和MAX9712评估板

特性和优点

  • 无需滤波器即可通过FCC辐射测试
  • 评估MAX9700A/B/C/D或MAX9712 (更换IC)
  • 2.5V至5.5V单电源供电
  • 效率高达94%
  • 以1%的THD+N为8Ω扬声器提供1.2W驱动
  • 差分或单端输入
  • 可选择开关频率
  • 0.1µA关断电流
  • 小尺寸10引脚TDFN封装
  • 可提供10引脚µMAX®和12焊球UCSP™封装
  • 经过完全安装与测试

产品详情

MAX9700B评估板(EV kit)是一块经过完全安装与测试的电路板,采用无需滤波的D类放大器MAX9700B驱动便携音频设备中的单声道桥接负载(BTL)扬声器。评估板设计为2.5V至5.5V直流电源供电,能够为8Ω负载提供1.2W驱动。

评估板可接受差分或单端输入信号,提供不同开关频率的工作模式选择。MAX9700B评估板还可用来评估 MAX9700A/MAX9700C/MAX9700D和MAX9712。

应用

  • 蜂窝电话
  • MP3播放器
  • PDA
  • 便携式音频

MAX9700B_EVKIT

MAX9700A、MAX9700B、MAX9700C、MAX9700D和MAX9712评估板

zoom

MAX9700B_EVKIT

MAX9700A、MAX9700B、MAX9700C、MAX9700D和MAX9712评估板

MAX9700A、MAX9700B、MAX9700C、MAX9700D和MAX9712评估板

特性和优点

  • 无需滤波器即可通过FCC辐射测试
  • 评估MAX9700A/B/C/D或MAX9712 (更换IC)
  • 2.5V至5.5V单电源供电
  • 效率高达94%
  • 以1%的THD+N为8Ω扬声器提供1.2W驱动
  • 差分或单端输入
  • 可选择开关频率
  • 0.1µA关断电流
  • 小尺寸10引脚TDFN封装
  • 可提供10引脚µMAX®和12焊球UCSP™封装
  • 经过完全安装与测试

产品详情

MAX9700B评估板(EV kit)是一块经过完全安装与测试的电路板,采用无需滤波的D类放大器MAX9700B驱动便携音频设备中的单声道桥接负载(BTL)扬声器。评估板设计为2.5V至5.5V直流电源供电,能够为8Ω负载提供1.2W驱动。

评估板可接受差分或单端输入信号,提供不同开关频率的工作模式选择。MAX9700B评估板还可用来评估 MAX9700A/MAX9700C/MAX9700D和MAX9712。

应用

  • 蜂窝电话
  • MP3播放器
  • PDA
  • 便携式音频
