MAX9702

1.8W、无需滤波、立体声D类音频功率放大器和DirectDrive立体声耳机放大器

更多 showmore-icon

产品详情
特性
  • 扩频调制降低了EMI辐射
  • 可编程单声道、立体声、静音及混音功能
  • 1.1W立体声输出(8Ω, VDD = 5V)
  • 48mW耳机输出(32Ω, VDD = 3.3V)
  • 1.8W立体声输出(4Ω, VDD = 5V)
  • 效率高达94% (RL = 8Ω, PO = 1.1W)
  • 高达73dB的PSRR (f = 217Hz下)
  • I²C可编程增益,高达+21dB
  • 集成杂音抑制
  • 低功耗关断模式(0.1µA)
  • 短路和热过载保护
  • ±8kV (HBM) ESD保护耳机驱动输出
更多细节
show more Icon

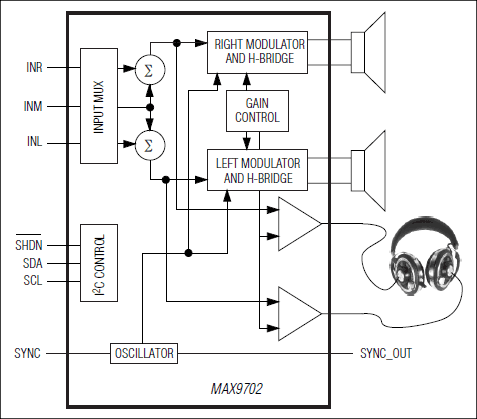

MAX9702结合了高效D类扬声器放大器和高线性AB类耳机放大器。保证在扬声器模式下具有最长的电池寿命,耳机模式下具有最佳性能。在5V电源下,MAX9702每个通道可向8Ω负载输出1.1W的功率,向4Ω负载提供1.8W的功率。

MAX9702扬声器放大器提供两种调制方案:固定频率(FFM)模式和能够降低EMI辐射的扩频(SSM)模式。MAX9702扬声器放大器具有全差分结构、桥接负载(BTL)输出以及全面的杂音抑制功能。MAX9702扬声器放大器具有高达75dB的PSRR,低至0.07%的THD+N以及超过97dB的SNR。短路和热过载保护可避免出现故障时器件受到损坏。

耳机放大器采用Maxim的DirectDrive®结构,单电源供电时提供以地为参考的输出,无需使用大容量隔直流电容,节省了成本、电路板空间,并降低了元件高度。高达80dB的PSRR和低至0.02%的THD+N保证干净、低失真的音频信号放大。

I²C接口用来设置扬声器和耳机增益、单声道/立体声以及静音功能。

MAX9702采用28引脚薄型QFN-EP (5mm x 5mm x 0.8mm)。规定MAX9702工作在-40°C至+85°C扩展工业级温度范围。

应用

  • 汽车多媒体设备
  • 蜂窝电话
  • 坞站
  • 手持式游戏控制台
  • MP3播放器
  • 多媒体电话
  • PDA电话
  • PMP播放器
  • 智能电话
