MAX9502

2.5V视频放大器，带有重建滤波器

更多 showmore-icon

: 不推荐用于新设计 tooltip
: 不推荐用于新设计 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

file 查看数据手册 (Rev.2)

PDF

6月 30, 2006 ellipse 中文

MAX9502: 2.5V视频放大器，带有重建滤波器 Data Sheet (Rev.1)

(产品技术资料帮助）
打开PDF文件 external-link 1.00M
Documentation 查看所有文档
特性
  • 微型6引脚µDFN (1mm x 1.5mm x 0.8mm)封装和5引脚SC70封装
  • 直流耦合输入、输出，节省电路板面积
  • 4阶Chebyshev滤波器
  • 5.5MHz通带
  • 在27MHz频点衰减55dB
  • 0.01µA低电流关断模式
  • 2.5V至3.6V单电源供电
  • +6dB (MAX9502G)或+12dB (MAX9502M)固定增益视频放大器
更多细节
show more Icon

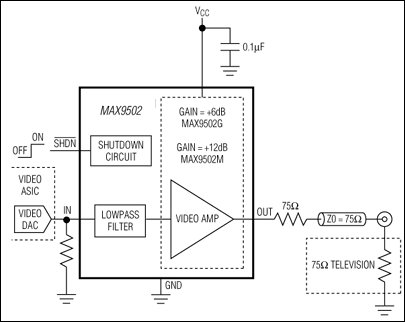

MAX9502小尺寸、低功耗视频放大器，内置重建滤波器，可工作在低至2.5V的电源电压。较小的尺寸和较低的电源电压使MAX9502非常适合移动电话、数码相机和摄像机等便携产品。

MAX9502的输入和输出采用DC耦合，可获得一种超小尺寸的解决方案。MAX9502输入可直接连接到视频数/模转换器(DAC)的输出。内置重建滤波器可提供4阶Chebyshev滤波特性，最小通带为5.5MHz，8MHz频点衰减为3dB，27MHz频点衰减为55dB。

输出放大器提供+6dB (MAX9502G)或+12dB (MAX9502M)闭环增益，并能以2VP-P视频信号驱动150Ω对地负载。输出信号可能发生电平偏移，同步头高出地电位110mV (典型值)。

MAX9502采用2.5V至3.6V单电源供电，静态电源电流仅为5.3mA。低电平有效关断控制可将电源电流降至0.01µA。

MAX9502采用微型6引脚µDFN (1mm x 1.5mm x 0.8mm)封装和5引脚SC70封装。工作在-40°C至+85°C的扩展级温度范围和-40°C至+125°C汽车级温度范围。

应用

  • 数码相机
  • 移动电话
  • 便携式视频
  • 安全/CCTV
