MAX9483
双输出、多模CD-RW/DVD激光二极管驱动器
Viewing:
产品详情
- 带有三个控制电流通道的双输出端口
- 支持不同的激光二极管驱动器标准
- CD-R/RW、DVD-R、DVD+R、DVD-RW、DVD+RW、DVD-RAM和DVD视频
- MAX9483与ATMEL T0806的引脚和功能兼容
- 两个输出端口的频率设置相互独立(MAX9484)
- 接收差分(LVDS)或单端输入的写数据(MAX9484)
- 使能控制
- 读电流摆幅高达270mA
- 总峰值写电流可达400mA
- 100MHz至600MHz的可调节调制频率
- 输出电流脉冲快速上升和下降时间1.0ns (典型值)
- 4.5V至5.5V单电源供电
- 无需外部基准时钟
- 0°C至+70°C的商业温度范围
MAX9483/MAX9484高性能、多模式、激光二极管驱动器(LDD)是为CD和DVD光头设计的。驱动器由三个输入通道、一个RF振荡器和两个驱动CD和DVD激光二极管的精密电流放大器输出组成。通过选择写控制信号和这些输入通道的输入电流,MAX9483/MAX9484可以支持多种CD和DVD读/写标准,如CD-R/RW、DVD-R、DVD+R、DVD-RW、DVD+RW和 DVD-RAM等。总输出峰值电流是400mA,每一通道的电流增益为100。用外部电阻设置振荡频率和输出摆幅。MAX9484有一个额外的电阻输入,允许分别设置两个输出的振荡频率。除此之外,为了提供可靠的高速写入功能,MAX9484允许以低电压差分模式(LVDS)或单端模式接收写控制信号。

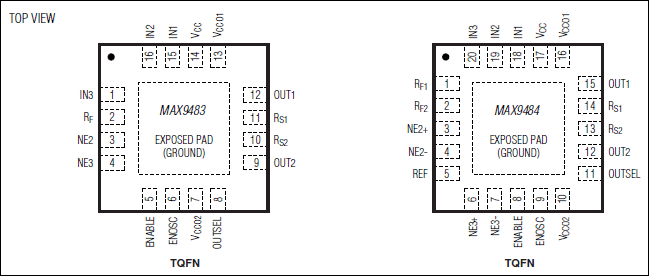

MAX9483采用16引脚QSOP和4mm x 4mm的16引脚薄型QFN封装。MAX9484采用4mm x 4mm的20引脚薄型QFN封装。两款器件都采用4.5V至5.5V电源供电,工作温度范围0°C至+70°C。
应用
- DVD录像机
- 大功率与高速激光读写装置驱动器
- 激光二极管驱动器,用于CD-RW和DVD组合设备:CD-R/RW、DVD-R、DVD+R、DVD-RW、DVD+RW、DVD-RAM
