MAX9406

DisplayPort至DVI™/HDMI电平转换器

更多 showmore-icon

高速DisplayPort至DVI/HDMI电平转换器

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.0)

PDF

2月 25, 2008 ellipse 中文

MAX9406: DisplayPort至DVI™/HDMI电平转换器 Data Sheet (Rev.0)

(产品技术资料帮助）
打开PDF文件 external-link 789.00K
Documentation 查看所有文档
产品模型 4
特性
  • 500mV的差分HDMI输出，能够工作在2Gbps数据速率
  • 350ps传输延迟
  • 在2Gbps数据速率下，通道间偏差为20ps
  • 低抖动：DJ = 11psP-P，RJ = 0.5psRMS
  • 为DDC端口提供5V至3.3V的双向电平转换
  • 为I/O端口提供5V至3.3V电平转换
  • 内置50Ω输入匹配和偏置
  • -40°C至+85°C工作温度范围
更多细节
show more Icon

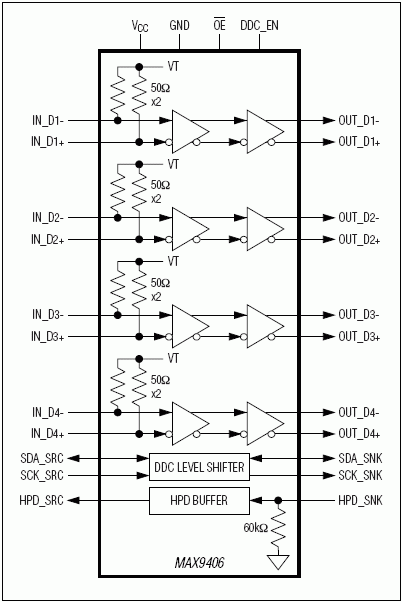

MAX9406是高速、低偏差、四通道差分输入至电流模式逻辑(CML)电平转换器，DisplayPort™ (DP)至高清多媒体端口(HDMI™)的高速信号转换。该器件具有350ps的超低传输延迟和小于20ps的通道间偏差。MAX9406支持2Gbps典型数据速率。

MAX9406可为HDMI显示数据通道(DDC)和热插拔检测通道(HPD)提供电平转换，将5V单端逻辑转换成3.3V单端逻辑。

MAX9406采用3V至3.6V核电源供电，工作在-40°C至+85°C扩展级温度范围。提供48引脚、 7mm x 7mm薄型QFN封装或32引脚、 5mm x 5mm薄型QFN封装。

应用

  • ATE
  • 背板数据与时钟分配
  • 基站
  • 数据和时钟驱动器与缓冲器
  • DP至HDMI电平转换
Show More Arrow image
file 查看数据手册 (Rev.0)
Documentation 查看所有文档
产品模型 4
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX9406

文档

10
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 用户手册
  • 可靠性数据
  • 数据手册
  • 设计笔记
  • 全部
    TickIcon
  • 英文
  • 中文
  • 日文
resetfilter

重置过滤器

数据手册

3

PDF Vector

PDF

更新 11/08/2007
英文

MAX9406: DisplayPort to DVI™/HDMI Level Shifter Data Sheet (Rev.0)

打开PDF文件

redirect
325.00K
download

下载 PDF

PDF Vector

PDF

更新 02/25/2008
中文

MAX9406: DisplayPort至DVI™/HDMI电平转换器 Data Sheet (Rev.0)

打开PDF文件

redirect
789.00K
download

下载 PDF

PDF Vector

PDF

更新 02/27/2008
日文

MAX9406: DisplayPortからDVI™/HDMIへのレベルシフタ Data Sheet (Rev.0)

打开PDF文件

redirect
796.00K
download

下载 PDF

用户手册

3

PDF Vector

PDF

更新 12/01/2008
英文
UG-4313: Video Display Signals and the MAX9406 DP-HDMI/DVI Level Shifter—Part II redirect icon

193.00K

download

下载 PDF

PDF Vector

PDF

更新 04/08/2009
中文
UG-4313: 视频显示信号与MAX9406 DP-HDMI/DVI电平转换器—第2部分 redirect icon

193.00K

download

下载 PDF

PDF Vector

PDF

更新 04/29/2009
日文
UG-4313: ビデオディスプレイ信号およびMAX9406 DP-HDMI/DVIレベルシフタ：パートII redirect icon

193.00K

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 01/12/2023
英文
MAX9406 Reliability Data redirect icon

32.31K

download

下载 PDF

设计笔记

3

PDF Vector

HTML

更新 09/26/2008
英文
Video Display Signals and the MAX9406 DP-HDMI/DVI Level Shifter—Part I redirect icon

PDF Vector

HTML

更新 01/13/2009
中文
视频显示信号与MAX9406 DP-HDMI/DVI电平转换器—第1部分 redirect icon

PDF Vector

HTML

更新 02/23/2009
日文
ビデオディスプレイ信号およびMAX9406 DP-HDMI/DVIレベルシフタ：パートI redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
MAX9406ETJ+ 32-LFCSP-5X5X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX9406ETJ+T 32-LFCSP-5X5X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX9406ETM+ Thin Quad Flatpack, No Leads external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX9406ETM+T Thin Quad Flatpack, No Leads external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 20, 2016

- 1612

ASSEMBLY

MAX9406ETJ+

量产

pdf

pcn_1612

external-icon

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 20, 2016

- 1612

arrow down

ASSEMBLY

MAX9406ETJ+

量产

pdf

pcn_1612

external-icon

软件和型号相关生态系统

评估套件 1

MAX9406EVKIT

MAX9406评估板

zoom

MAX9406EVKIT

MAX9406评估板

download icon

下载

 print icon

打印
MAX9406EVKIT
MAX9406评估板

特性和优点

  • 2Gbps数据速率下> 400mV差分HDMI输出
  • < 450ps的传输延迟
  • 在2Gbps数据速率下，通道间偏差< 20ps
  • 低抖动：DJ < 7psP-P且RJ < 1psRMS
  • 所有引脚具有±4kV人体模式(HBM) ESD保护，且电缆连接端的CDM为±1kV
  • 为显示数据通道(DDC)提供5V至3.3V双向电平转换
  • 为热插拔(HPD)引脚提供5V至3.3V电平转换
  • 经过验证的PCB布局
  • 无铅(Pb)并符合RoHS标准的封装
  • 完全安装并经过测试
立即购买 更多内容

产品详情

MAX9406 PCIe®至HDMI™评估板(EV kit)为完全安装并经过测试的PCB，用于评估MAX9406 DisplayPort™至DVI™/HDMI电平转换器的性能。为使用MAX9406评估板，需正确安装Intel图形芯片组驱动器和视频BIOS的相应版本。

MAX9406评估板应插入PC机的一个PCI Express® (PCIe)总线插槽，该PC需支持由VESA定义的DisplayPort，如Intel的带集成图形控制器的Eaglelake/Cantiga芯片组。

MAX9406评估板PCB安装了MAX9406ETJ+ (带裸焊盘的32引脚、薄型QFN封装)。

应用

  • ATE
  • 背板数据与时钟分配
  • 基站
  • 数据和时钟驱动器与缓冲器
  • DP至HDMI电平转换

评估套件1

MAX9406EVKIT

MAX9406评估板
