MAX9286
量产四通道1.5Gbps GMSL解串器,带有同轴或STP输入和CSI-2输出
集成GMSL解串器接收和自动同步来自于多达四个串行器的视频
- 产品模型
- 6
产品详情
- 理想用于多格式流媒体应用
- 驱动低成本50Ω同轴电缆和FAKRA连接器或100Ω STP
- 图像传感器的数据被同步至相同像素
- 内部/外部自动产生摄像头同步
- 电缆均衡,全速工作时传输距离长达15m
- 多路输入/输出功能,提高系统灵活性
- 1至4通道CSI-2输出,速率为80Mbps至1200Mbps每通道
- 可交换/可选择串行输入/输出,极性可交换
- UART、UART/I²C混合或I²C模式下,提供9.6kbps至1Mbps控制通道,带时钟展宽
- 用于系统上电和验证的外设功能
- 内置PRBS检测器,用于串行链路的BER测试
- 可编程选择9个默认器件地址
- 2个专用GPIO端口
- 高灵敏度模式,最大程度上抑制控制通道噪声
- 满足严格的汽车和工业要求
- -40°C至+105°C工作温度范围
- ISO 10605 ±8kV接触放电和±20kV气隙放电ESD保护,以及IEC 61000-4-2 ±8kV接触放电和±12kV气隙放电ESD保护

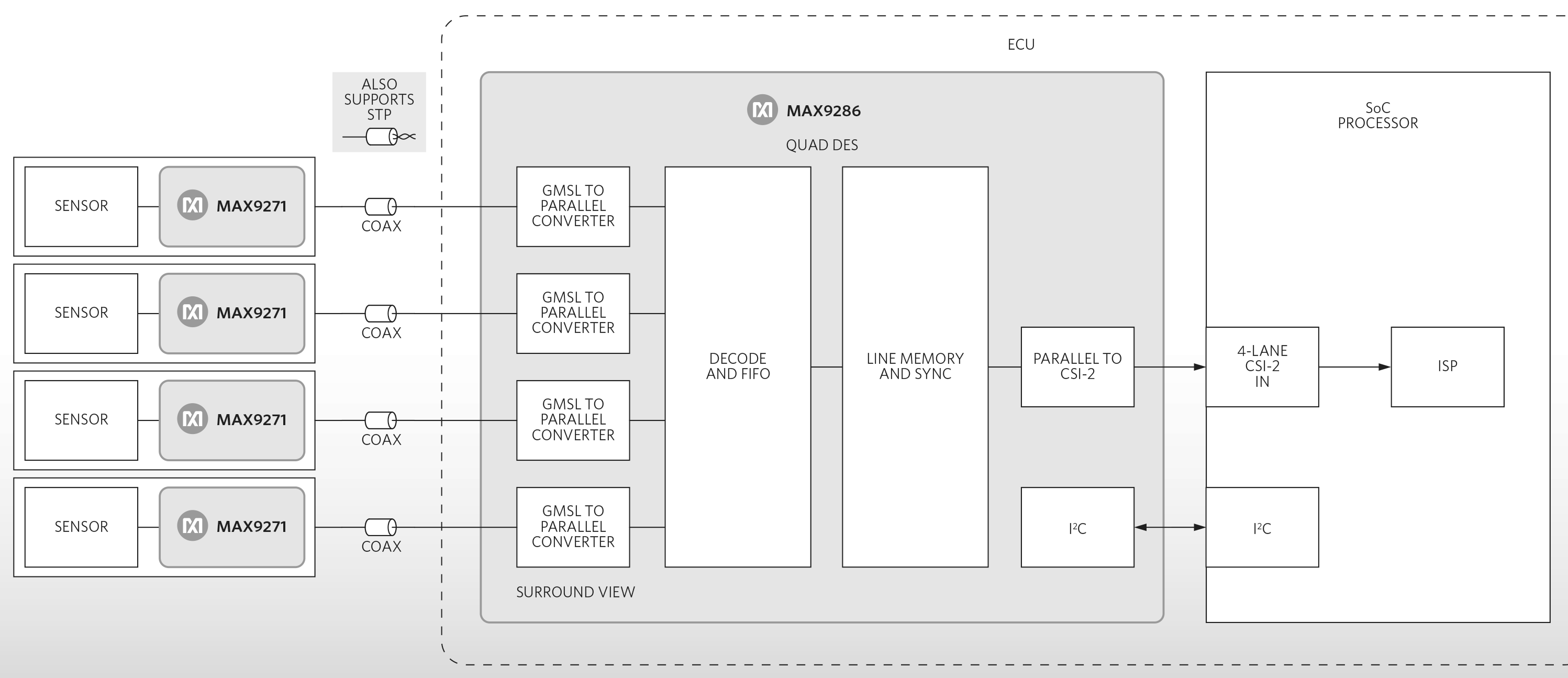

MAX9286吉比特多媒体串行链路(GMSL)解串器接收多达四个GMSL串行器的数据,采用50Ω同轴电缆或100Ω屏蔽双绞线(STP)电缆,通过四个CSI-2通道输出数据。每条串行链路具有嵌入式控制通道,工作在9.6kbps至1Mbps,工作模式为UART至UART、UART至I²C以及I²C至I²C模式。利用控制通道,μC能够随时设置串行器、解串器和任何外设寄存器,独立于视频定时。可屏蔽的广播操作加快图像传感器寄存器的设置。
对于较长的电缆,解串器具有可编程电缆均衡器和可编程检错及纠错。串行输入满足ISO 10605和IEC 61000-4-2 ESD标准。核电源供电范围为1.7V至1.9V,I/O电源范围为1.7V至3.6V。
器件采用无铅(Pb)、56引脚、8mm x 8mm SWTQFN和TQFN封装,带有裸焊盘,引脚间距为0.5mm。
应用
- 3D摄像系统
- 机器视觉系统
- 全景可视系统
