MAX9276A

3.12Gbps GMSL解串器,用于同轴或STP输入及并行输出

更多 showmore-icon

解串器用于同轴电缆,有效减少汽车娱乐系统的重量及成本

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 理想用于高清视频应用
    • 驱动低成本50Ω同轴电缆和FAKRA连接器或100Ω STP
    • 104MHz宽带模式支持1920 × 720p/60Hz、24位彩色显示屏
    • 电缆均衡,全速工作时传输距离长达15m
    • 高达192kHz采样率和32位采样深度,支持7.1通道HD音频
    • 音频时钟取自于音频源或音频接收器
    • 颜色查找表,用于γ修正
    • CNTL[3:0]控制输出
  • 多种数据率,提高系统灵活性
    • 串行码率高达3.12Gbps
    • 6.25MHz至104MHz像素时钟
    • UART、UART/I2C或I2C混合模式下,控制通道支持9.6kbps至1Mbps传输速率,带时钟展宽功能
  • 降低EMI屏蔽要求
    • 可编程扩频功能有效降低EMI
    • 跟踪输入的扩展频谱
    • 高灵敏度模式,最大程度上抑制控制通道噪声
  • 用于系统上电和验证的外设功能
    • 内置PRBS检测器,用于串行链路的BER测试
    • 可编程选择8个默认器件地址
    • 2个专用GPIO端口
    • 专用“Up/Down”GPI,用于触摸屏中断和其它功能
    • 远端/本地休眠模式唤醒
  • 满足严格的汽车和工业要求
    • -40°C至+105°C工作温度范围
    • ±10kV接触放电ESD保护和±15kV ISO 10605和IEC 61000-4-2气隙放电ESD保护
更多细节
show more Icon

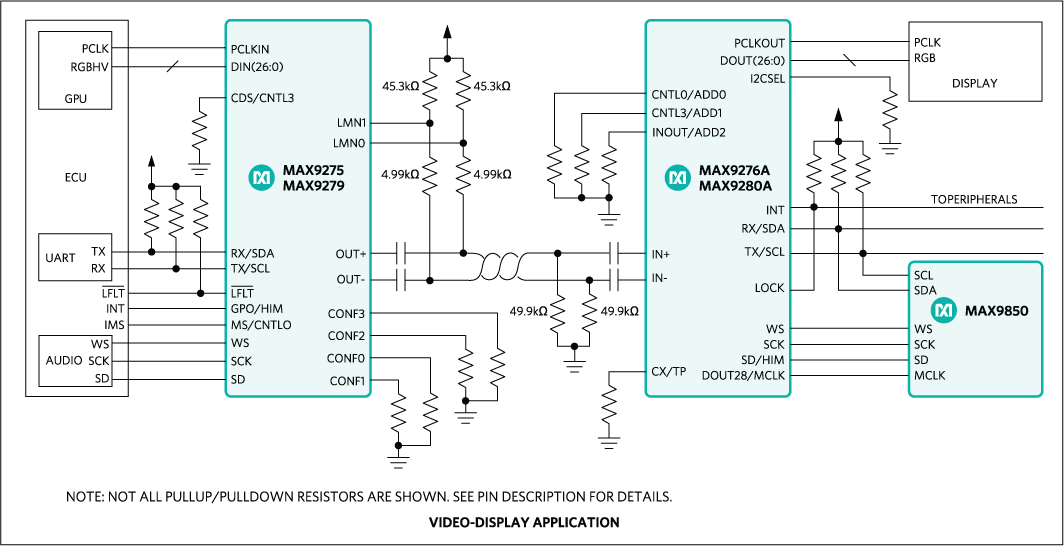

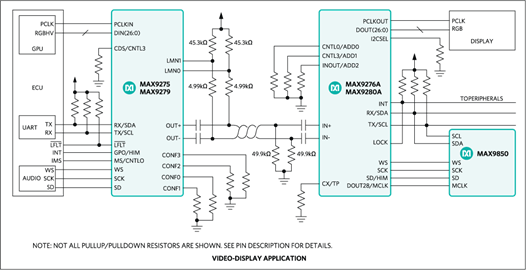

MAX9276A/MAX9280A吉比特多媒体串行链路(GMSL)解串器通过50Ω同轴或100Ω屏蔽双绞线(STP)电缆接收来自GMSL串行器的数据,在LVCMOS输出端口输出解串后的数据。

MAX9280A具有HDCP内容保护,其它功能与MAX9276A相同。解串器与任意支持同轴电缆输出的GMSL串行器配对使用,包括MAX9293 HDMI/MHL串行器。器件设置为STP输入时,向下兼容任意GMSL串行器。

TDM模式下,音频通道支持L-PCM I2S立体声和多达八个通道的L-PCM。支持32kHz至192kHz采样率,采样深度为32位。

嵌入式控制通道在UART-UART和UART-I2C模式下工作在9.6kbps至1Mbps,I2C-I2C模式下工作在高达1Mbps。利用控制通道,μC任何时间均可设置串行器、解串器和外围寄存器,独立于视频时钟和HDCP管理工作(MAX9280A)。器件包含两个GPIO端口,可用作显示屏上电控制和背光切换等功能。GPI输入的连续采样支持显示屏设备的触摸屏控制中断请求。

对于更长的传输电缆,解串器提供可编程均衡器。并行输出提供可编程扩频,串行输入满足ISO 10605和IEC 61000-4-2 ESD标准。处理器核电源供电范围为3.0V至3.6V,I/O供电电压范围为1.7V至3.6V。

器件采用无铅、56引脚、8mm × 8mm TQFN和SWTQFN封装,带有裸焊盘,引脚间距为0.5mm。

应用

  • 高分辨率汽车导航
  • 兆像素照相系统
  • 后排座信息终端

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX9276AGTN+
  • HTML
  • HTML
MAX9276AGTN+T
  • HTML
  • HTML
MAX9276AGTN/V+
  • HTML
  • HTML
MAX9276AGTN/V+T
  • HTML
  • HTML
MAX9276AGTN/VY+
  • HTML
  • HTML
MAX9276AGTN/VY+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 10, 2020

- 1950

ASSEMBLY

MAX9276AGTN+

量产

MAX9276AGTN+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 10, 2020

- 1950

arrow down

ASSEMBLY

MAX9276AGTN+

量产

MAX9276AGTN+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

MAX9276ACOAXEVKIT

MAX9276A/MAX9280A评估套件

zoom

MAX9276ACOAXEVKIT

MAX9276A/MAX9280A评估套件

MAX9276A/MAX9280A评估套件

特性和优点

  • 支持24位或32位并行视频
  • Windows XP、Windows Vista和Windows 7兼容软件
  • USB-PC连接(随附电缆)
  • USB供电
  • 经过验证的PCB布局
  • 装配完成且经过测试

产品详情

MAX9276A/MAX9280A同轴电缆评估套件(EV套件)设计可靠,使用标准FAKRA同轴电缆评估具有扩频和全双工控制通道的MAX9276A/MAX9280A高带宽千兆位多媒体串行链路(GMSL)解串器。该评估套件还包括 Windows XP®、 Windows Vista®和 Windows 7兼容软件,通过其中的简单图形用户界面(GUI)可测试该器件的功能。该评估套件已安装MAX9276A或MAX9280A。

如需使用标准FAKRA同轴电缆进行完整的GMSL评估,请订购MAX9276A/MAX9280A同轴电缆评估套件和配套的串行器板(本文中提及的MAX9275/MAX9279同轴电缆评估套件)。要使用STP电缆进行评估,还需订购MAXCOAX2STP-HSD适配器套件并参考其数据手册。每个链路只需要一个适配器套件,用于连接串行器和解串器(SerDes)板。

应用

  • 高分辨率汽车导航
  • 百万像素摄像头系统
  • 后座信息娱乐系统

MAX9280ACOAXEVKIT

MAX9276A/MAX9280A评估套件

zoom

MAX9280ACOAXEVKIT

MAX9276A/MAX9280A评估套件

MAX9276A/MAX9280A评估套件

特性和优点

  • 支持24位或32位并行视频
  • Windows XP、Windows Vista和Windows 7兼容软件
  • USB-PC连接(随附电缆)
  • USB供电
  • 经过验证的PCB布局
  • 装配完成且经过测试

产品详情

MAX9276A/MAX9280A同轴电缆评估套件(EV套件)设计可靠,使用标准FAKRA同轴电缆评估具有扩频和全双工控制通道的MAX9276A/MAX9280A高带宽千兆位多媒体串行链路(GMSL)解串器。该评估套件还包括 Windows XP®、 Windows Vista®和 Windows 7兼容软件,通过其中的简单图形用户界面(GUI)可测试该器件的功能。该评估套件已安装MAX9276A或MAX9280A。

如需使用标准FAKRA同轴电缆进行完整的GMSL评估,请订购MAX9276A/MAX9280A同轴电缆评估套件和配套的串行器板(本文中提及的MAX9275/MAX9279同轴电缆评估套件)。要使用STP电缆进行评估,还需订购MAXCOAX2STP-HSD适配器套件并参考其数据手册。每个链路只需要一个适配器套件,用于连接串行器和解串器(SerDes)板。

应用

  • 高分辨率汽车导航
  • 百万像素摄像头系统
  • 后座信息娱乐系统
