MAX9264

HDCP吉比特多媒体串行链路串行器/解串器

更多 showmore-icon

单链路串行器/解串器芯片组，集成控制通道，理想用于数字视频设备

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 通过控制通道可设置HDCP加密使能/禁用
  • 控制信号处理所有HDCP协议—无需独立的控制总线
  • HDCP密钥预先设置在非易失安全存储器
  • 2.5Gbps净荷数据率(额定3.125Gbps)
  • 交流耦合串行链路，带有8b/10b行编码
  • 8.33MHz至104MHz (24位模式)或6.25MHz至78MHz (32位模式)像素时钟
  • 4位至32位字长，8kHz至192kHz I²S音频通道支持高清音频
  • 内置半/全双工双向控制通道
    • 基本模式：9.6kbps至1Mbps
    • 旁路模式：9.6kbps至1Mbps
  • 中断支持触摸显示屏
  • 远端I²C主机控制外设
  • 可编程预加重/去加重和通道均衡器，可驱动3.125Gbps数据沿电缆传输15m
  • 串行或并行输出提供可编程扩频功能，降低EMI
  • 解串器提供串行数据时钟恢复，无需外部参考时钟
  • 自动数据率检测，允许“实时”改变数据率
  • 串行器像素时钟输入可旁路PLL，用于衰减抖动
  • 内置PRBS发生器/检测器，用于串行链路的BER测试
  • 可检测串行链路对地、对电池短路以及开路故障。
  • ISO 10605和IEC 61000-4-2 ESD保护
更多细节
show more Icon

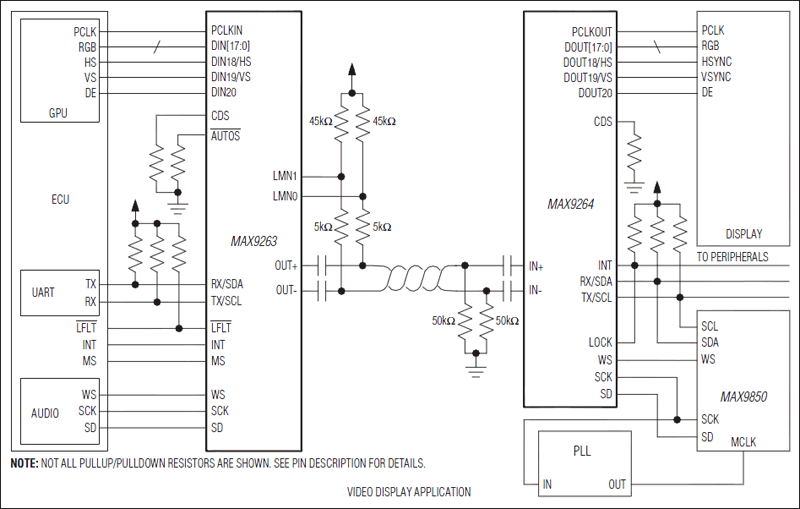

MAX9263/MAX9264芯片组将Maxim的吉比特多媒体串行链路(GMSL)技术扩展到支持宽带数字内容保护(HDCP)加密，用于DVD和Blu-ray™视频及音频数据保护。MAX9263串行器或任何HDCP-GMSL串行器，配合MAX9264解串器或任何HDCP-GMSL解串器，构成数字串行链路，用于传输控制数据和HDCP加密视频、音频数据。GMSL是经过Digital Content Protection (DCP)，LLC认证的HDCP技术。

并行接口可针对24位或32位字节宽度编程，工作在8.33MHz至104MHz (24位)或6.25MHz至78MHz (32位)像素时钟。针对24位或32位字节编程时，3路输入用于I²S音频，支持8kHz至192kHz采样率、4位至32位采样深度。嵌入式控制通道在串行器和解串器之间形成9.6kbps至1Mbps全双工差分UART链路。电子控制单元(ECU)或微控制器(µC)可位于链路的串行器侧(通常用于视频显示)、链路的解串器侧(通常用于图像检测)，或两侧(通常用于HDCP视频显示中继器)。控制通道使能远端外设的ECU/µC控制，例如背光控制、触摸屏，并执行HDCP相关的操作。

串行链路信号为交流耦合CML，8b/10b编码。为了驱动更长电缆，串行器提供可编程预加重/去加重，解串器提供可编程通道均衡器。GMSL器件在串行(串行器)和并行(解串器)输出具有可编程扩频功能。串行链路输入和输出满足ISO 10605和IEC 61000-4-2 ESD标准。串行器主电源电压为1.8V；解串器主电源电压为3.3V；I/O电源为1.8V至3.3V。两款器件均采用64引脚、TQFP封装，带裸焊盘，工作在-40°C至+105°C汽车级温度范围。

应用

  • 高分辨率汽车导航
  • 兆像素照相系统
  • 后排座信息终端
