MAX9226

10位、低功耗、10MHz至20MHz串行器与解串器芯片组

数据手册 (Rev. 1)
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 非常适合照相手机的并行接口串行化处理
  • MAX9225可串行化处理8位YUV、HSYNC和VSYNC
  • LCDS有助于抑制共模噪声
  • 信号中断后，自动定位字边界
  • 通过串行链路实现关断控制
  • 关断电源电流
    • MAX9225 0.5µA (最大值)
    • MAX9226 3.0µA (最大值)
  • +2.375V至+3.465V核电源电压
  • 并行I/O可直接与1.8V至3.3V逻辑接口
  • ±15kV人体模式ESD保护
  • -40°C至+85°C工作温度范围

MAX9225/MAX9226串行器/解串器芯片组串行转换10位数据，并通过一条差分对儿线传输数据，从而减少连线。在每一个并行输入时钟周期内串行转换10位数据，实现100Mbps至200Mbps的串行数据速率。MAX9225能够将安装在电话翻盖处的摄像头的8位YUV、HSYNC和VSYNC输出进行串化处理，减少了穿过转轴进入电话基架基带处理器的连线。2线串行接口采用LCDS，可实现低EMI、高共模噪声抑制能力和对地电位偏差的容限。信号中断时，MAX9225/MAX9226自动识别串行数据的字边界。MAX9226的关断由MAX9225控制。关断模式下，MAX9225/MAX9226仅消耗3.5µA或更小电流。

MAX9225串行器采用+2.375V至+3.465V单电源供电，可接受+1.71V至+3.465V输入。MAX9226解串器的核电压为+2.375V至+3.465V，具有独立的输出缓冲电源(VDDO)输入，支持+1.71V至+3.465V高电平输出。

MAX9225/MAX9226额定工作在-40°C至+85°C扩展级温度范围，采用带裸焊盘的16引脚TQFN (3mm x 3mm x 0.8mm)封装。

应用

  • 可拍照蜂窝电话
  • 数码相机
MAX9226
10位、低功耗、10MHz至20MHz串行器与解串器芯片组

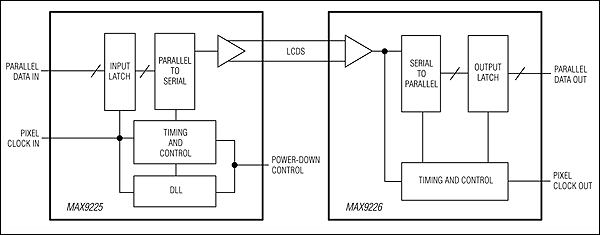

MAX9225、MAX9226：典型应用电路
