MAX9163
总线式LVDS、3.3V、单路收发器
3.3V、高速总线LVDS收发器，用于大负载、多点总线应用
概述
- BLVDS收发信号
- 3.3V工作
- 低功耗CMOS设计
- 200Mbps数据传输速率
- ±1V共模范围
- ±100mV接收器灵敏度
- 流通引脚排列
- 接收器输入处于无驱动的开路、短路或终端匹配时，接收器输出为高
- 8引脚SO封装

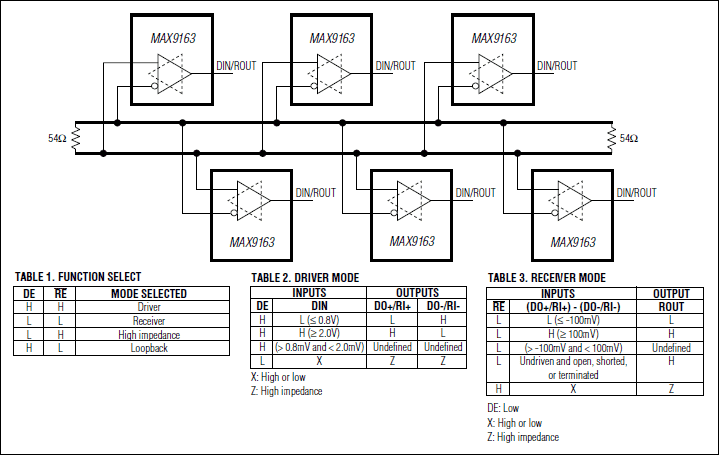

MAX9163是一款高速、总线低压差分信号(BLVDS)收发器，专门设计用于大负载、多点总线应用。MAX9163工作于3.3V单电源，引脚与DS92LV010A兼容。收发器包括一个差分BLVDS线驱动器和一个LVDS接收器。驱动器的输出与接收器的输入在内部互连，以尽可能减小总线负载。独立的使能输入端(DE, /RE)分别使能驱动器和接收器。
MAX9163驱动器输出采用电流导引结构，产生9mA (典型)的驱动电流。驱动器接收一个单端输入，转换为243mV (典型)的差分输出电平至27Ω负载，速度高达200Mbps。MAX9163接收器检测低至100mV的差分输入信号并将其转换为单端输出，速度高达200Mbps。当接收器输入处于无驱动的开路、终端匹配或短路时，接收器输入的安全失效电路设置接收器输出为高。
MAX9163提供8引脚SO封装,规定工作在-40°C至+85°C的温度范围。
应用
- 上/下路复用器
- 背板互连
- 蜂窝电话基站
- 时钟分配
- 数字交叉连接
- DSLAM背板
- 网络路由器和交换机
