特性
- 超低电源电流
- 0.85µA (MAX9019/MAX9020)
- 1.0µA (MAX9015A/MAX9016A)
- 1.2µA (MAX9017/MAX9018)
- 工作电压可低至1.8V
- 精度：VOS < 5mV (最大)
- 内置1.236V ±1%基准(A级)
- 输入电压范围可超出电源摆幅200mV
- CMOS推挽式输出，±6mA驱动能力(MAX9015/MAX9017/MAX9019)
- 漏极开路输出(MAX9016/MAX9018/MAX9020)
- 无撬杠电流转换
- 内部4mV滞回净化开关操作
- 过驱动输入时无相位反转
- 两种版本微型8引脚SOT23封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}

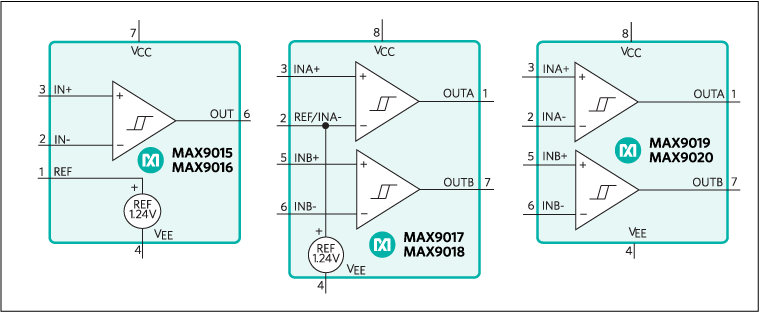

单路MAX9015/MAX9016和双路MAX9017–MAX9020纳安级功耗比较器采用小尺寸SOT23封装，提供Beyond-the-Rails™输入，工作电压可低至1.8V。A级封装内置1.236V ±1%的基准源，B级封装内置1.24V ±1.75%的基准。只需极低的电源电流：0.85µA (MAX9019/MAX9020)、1µA (MAX9015/MAX9016)或1.2µA (MAX9017/MAX9018)，使得MAX9015–MAX9020系列比较器非常适合2节电池监视/管理系统。
MAX9015–MAX9020独特的输出级设计可以限制转换过程的电源浪涌电流，消除了其它比较器中普遍存在的电源瞬态故障。这种设计还能够降低器件在动态条件下的功耗。MAX9015/MAX9017/MAX9019具有推挽式输出级，可以吸入或灌出电流。强大的内部输出驱动能力可以在6mA负载时提供满摆幅输出。MAX9016/MAX9018/MAX9020均具有漏极开路输出级，适合混合电压系统的设计。以上所有器件可提供超小型8引脚SOT23封装。
类似的SC70封装、单路比较器(含/不含基准源)请参阅MAX9117–MAX9120的数据资料。
应用
- 2节电池监视/管理
- 汽车
- 鉴别器
- 医疗仪器
- 移动通信
- 笔记本电脑与PDA
- 地或电源线检测
- 遥感勘测与远端系统
- 门限检测器
- 超低功耗系统
- 窗检测器
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
MAX9019
文档
筛查
1 应用
-
全部
-
可靠性数据
-
数据手册
-
技术文章
-
全部
-
英文
-
中文
-
日文
数据手册
3
MAX9015-MAX9020: SOT23, Dual, Precision, 1.8V, Nanopower Comparators With/Without Reference Data Sheet (Rev.7)
可靠性数据
1
93.10K
技术文章
5
HTML
HTML
HTML
HTML
HTML
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX9019EKA+ |
8-SOT_23-N/A
|
|
|
| MAX9019EKA+T |
8-SOT_23-N/A
|
|
- MAX9019EKA+
- 引脚/封装图-中文版
-
8-SOT_23-N/A
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- MAX9019EKA+T
- 引脚/封装图-中文版
-
8-SOT_23-N/A
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
4月 28, 2020
- 1703R
ASSEMBLY
MAX9019EKA+
量产
2月 4, 2015
- 1341_CANCELLATION
ASSEMBLY
MAX9019EKA+
量产
MAX9019EKA+T
量产
6月 29, 2018
- 1703N
ASSEMBLY
MAX9019EKA+T
量产
根据型号筛选
产品型号
产品生命周期
PCN
4月 28, 2020
- 1703R
ASSEMBLY
2月 4, 2015
- 1341_CANCELLATION
ASSEMBLY
6月 29, 2018
- 1703N
ASSEMBLY
软件和型号相关生态系统
评估套件 1
MAX9017AEVKIT
MAX9017A/MAX9017B/MAX9018/MAX9019和MAX9020评估套件
产品详情
MAX9017A评估套件（EV套件）是一款装配完成且经过测试的电路板，包含评估MAX9017和MAX9019 IC所需的所有元件。MAX9017AEVKIT印刷电路板(PCB)已安装采用8-SOT23封装的MAX9017AEKA/V+。
该器件是一款低功耗双通道比较器，内置1.24V基准电压源。该评估套件采用1.8V至5.5V直流单电源或±0.9V至±2.75V分离电源供电。
应用
- 2节电池监视/管理
- 鉴别器
- 医疗仪器
- 移动通信
- 笔记本电脑与PDA
- 地或电源线检测
- 遥感勘测与远端系统
- 门限检测器
- 超低功耗系统
- 窗检测器
