MAX8930

过期

WLED电荷泵、RGB和OLED boost、带有ALC和CAI的LDO

高效负压电荷泵、节省空间的OLED boost和LDO以及高度灵活的ALC、CAI和I²C

数据手册 (Rev. 0) 产品选型表
Viewing:
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

概述

  • 白光LED电荷泵
  • 自适应1倍压或-0.5倍压模式
  • 11路低压差LED吸电流调节器，电流调节范围为25.6mA至0.1mA，256级步长
  • 主体白光LED具有渐亮/渐暗控制
  • RGB LED具有渐亮/渐暗控制
  • 每个白光LED和RGB LED均具有独立的亮度控制
  • 240µA (典型值)低静态电流
  • 环境光控制(ALC)电路适用于任何类型的光传感器
  • 具有自适应接口
  • I²C兼容控制接口
  • 三路可编程LDO，输出电流高达200mA
  • 升压型DC-DC转换器提供可编程输出，用于PMOLED
  • 0.1µA超低关断电流
  • 2.7V至5.5V供电电压范围
  • 热关断
  • 开路和短路保护
MAX8930
WLED电荷泵、RGB和OLED boost、带有ALC和CAI的LDO

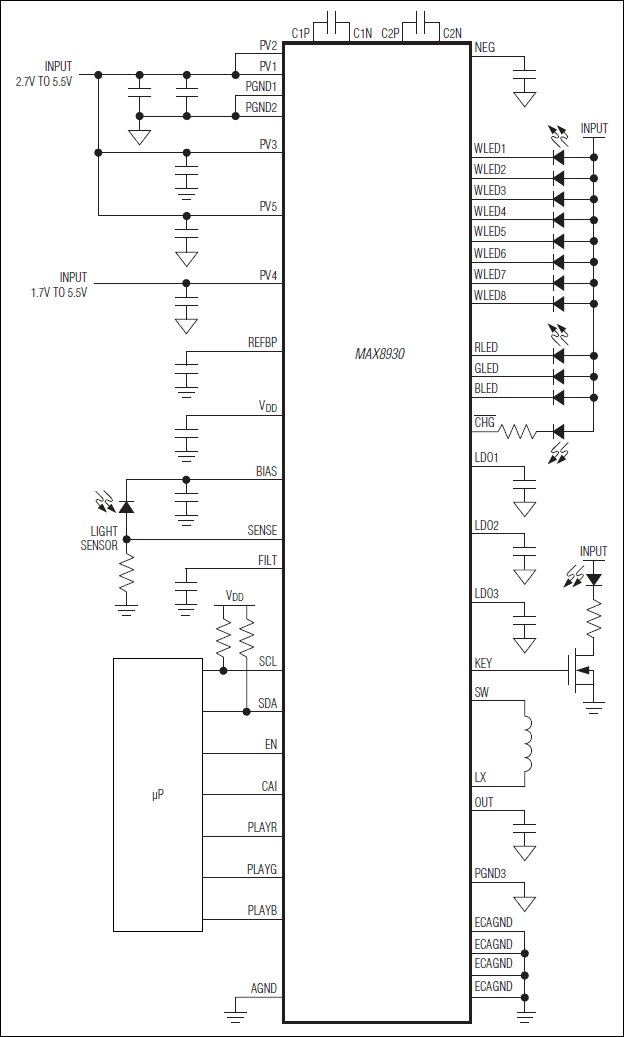

MAX8930：典型工作电路
