MAX8830

LED灯光管理IC，2.5mm x 2.5mm UCSP封装

白光LED和LED闪光灯管理，采用小尺寸2.5mm x 2.5mm封装

Viewing:

概述

升压型DC-DC转换器
- 保证400mA输出电流
- 效率高于90%
- 片上FET和同步整流器
- 固定1MHz PWM开关频率
- 2.2µH至10µH小型电感
- 通过I²C接口可编程V_OUT (3.8V至5.2V以及关断模式，16级)
闪光灯LED吸电流
- 通过I²C接口可编程闪光灯驱动电流(关断至320mA，分32级)
- 通过I²C接口可编程闪光定时器的最大值(0.5s、1.0s、1.5s或2.0s)
- 通过I²C接口可编程电影模式下的输出电流 (关断至160mA，分16级)
- 影像模式通过I²C或逻辑输入使能
- 闪光灯模式通过逻辑输入使能
- 低压差(典型值75mV)
四路LED吸电流调节器
- 可通过I²C独立编程输出电流：关断至10mA，分32级
- 低压差LED吸电流调节器(30mV典型)
I²C接口
- 写地址(0x94)、读地址(0x95)
- 独立的通/断控制和LED电流设置
- 简单的寄存器映射
关断电流< 1µA
LED开路/短路检测
热关断保护
16焊球、2.5mm x 2.5mm UCSP封装

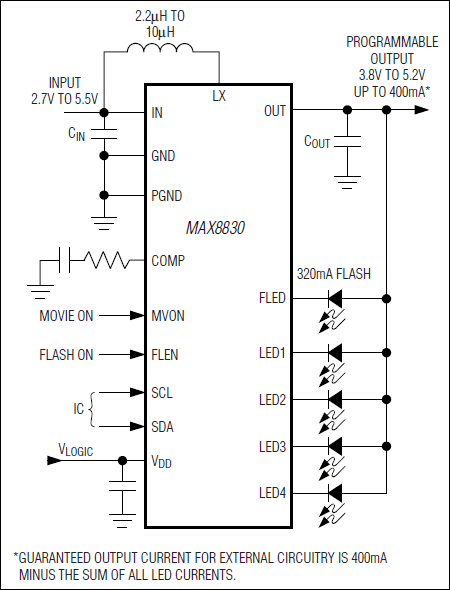

MAX8830灯光管理IC集成了400mA (保证) PWM DC-DC转换器、320mA白光相机闪光灯吸电流调节器和4路可编程LED吸电流调节器。内部1MHz升压转换器内置MOSFET开关和同步整流器，可提高效率并减少外部元件数量。相机闪光灯驱动电流和定时器最大值可通过I²C接口编程。每路LED电流可独立调节(从关断至10mA，分为32级)，各通道调节完全独立。

I²C接口可分别控制每路输出的通/断，设置升压输出电压、电影/闪光灯模式下的电流、闪光灯定时时间，并可分别设置每路LED的吸电流。

MAX8830提供16焊球UCSP™封装(2.5mm x 2.5mm)。
