MAX8703

双相MOSFET驱动器,带有温度传感器

双相MOSFET驱动器,带有温度传感器,用来配合PWM控制器IC工作,适用于笔记本CPU核电源及其它多相稳压电源

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • 双相MOSFET驱动器
  • 0.35Ω (典型值)导通电阻和5A (典型值)驱动电流
  • 可驱动大的同步整流器MOSFET
  • 集成温度传感器(仅MAX8702)
    • 可由电阻控制
    • 漏极开路输出的驱动器用于过热报警(/DRHOT)
  • 自适应“死区时间”可防止穿通
  • 可选择的脉冲跳频模式
  • 4.5V至28V的输入电压范围
  • 热增强型、小尺寸、薄型QFN封装

MAX8702/MAX8703双相、同相MOSFET驱动器,用于配合PWM控制器IC工作,如MAX8705/MAX8707,适用于笔记本电脑CPU核供电或其他多相调节器。设计中可以直接从电池电压降压,产生核电压;也可以从一个低电压系统电源降压。一次变换方案能够获得极高的转换效率;而二次变换方案能够工作在更高的开关频率,获得最小的物理尺寸。

每一路MOSFET驱动器能够驱动3nF的容性负载,传输延时仅19ns,上升、下降时间典型值为8ns。也可以驱动更大的容性负载,但会导致更长的传输延时和上升、下降时间。自适应死区时间控制可避免穿通电流,并可进一步提高转换器效率。

MAX8702/MAX8703在每个通道都有过零比较器。开启时,这些比较器允许驱动器以脉冲跳频方式工作,节省了轻载下的功耗。器件还有单独的关断控制,可以关闭所有电路,使静态电流降低至2µA,并将DH置为低电平、DL置为高电平。

MAX8702集成了电阻可设置的温度传感器。当本地芯片温度超过设置温度门限时,漏极开路输出(/DRHOT)将向系统发出报警信号。MAX8702/MAX8703采用热增强型20引脚、薄型QFN封装。

应用

  • 2节至4节Li+电池为CPU核供电
  • 多相、大电流电源
  • 笔记本电脑与台式计算机
  • 服务器与工作站

MAX8703
双相MOSFET驱动器,带有温度传感器

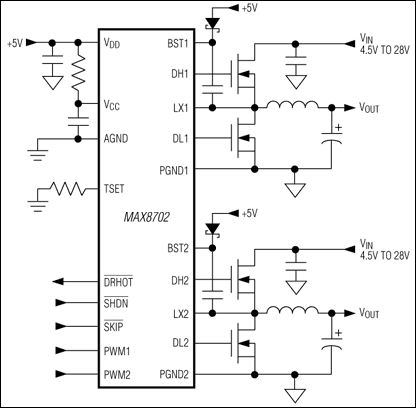

MAX8702、MAX8703:典型工作电路
