MAX7360

I²C接口键控开关控制器和LED驱动器/GPIO,集成ESD保护电路

更多 showmore-icon

为所有按键提供标准的8kV接触放电/15kV气隙放电的IEC标准ESD保护

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 2
特性
  • 集成ESD保护
    • ±8kV IEC 61000-4-2接触放电
    • ±15kV IEC 61000-4-2气隙放电
  • 能够承受+14V电压的漏极开路I/O端口,可用作恒流LED驱动
  • 旋转开关输入对(端口6、端口7)
  • 独立的256级PWM LED亮度控制
  • 独立的LED闪烁速率及256ms至4096ms LED渐亮/渐暗速率控制
  • FIFO队列可保存多达16个去抖按键事件
  • 用户可配置按键去抖时间(9ms至40ms)
  • 按键扫描采用静态矩阵监测,实现低EMI操作
  • +1.62V至+3.6V供电
  • 最多可监测64个按键
  • 每个去抖事件/FIFO级或预设时间周期结束时,产生按键开关中断(/INTK)
  • 输入端口中断(/INTI),用作特殊按键功能
  • 400kbps、+5.5V耐压、2线串口,可选择总线超时
  • 4个I²C地址选择
更多细节
show more Icon

MAX7360 I²C接口外设能够为微处理器管理多达64个按键开关,附加的8路LED驱动器/GPIO具有固定电流、PWM亮度调节及旋转开关控制选项。

按键开关驱动器能够与金属开关或导通电阻高达5kΩ的阻性开关连接。以静态(而非动态扫描)方式监测按键输入,确保低EMI工作。MAX7360具有自动休眠和自动唤醒模式,使器件功耗最低。经过1个休眠超时周期后,自动休眠功能将器件置于低功耗状态(典型值为1µA)。检测到按键动作时,自动唤醒功能使MAX7360返回正常工作模式。

按键控制器进行按键去抖,并将按下和释放事件保存在FIFO中(如果使能,还包括自动重复功能)。中断输出(/INTK)可配置成按键事件或最大速率报警。

器件具有8路漏极开路I/O端口,可用于驱动LED。每路漏极开路端口的最大固定输出电流为20mA。每路漏极开路端口的LED亮度可通过256级PWM控制信号独立调节。输入端口对(端口6、端口7)可配置成接受旋转开关的2位格雷码输入。此外,如果未被用作按键开关控制,多达六列的引脚可作为通用漏极开路输出(GPO),用于LED驱动或逻辑控制。

MAX7360提供带裸焊盘的40引脚(5mm x 5mm)薄型QFN封装和小型36焊球晶片级封装(WLP),适合蜂窝电话、掌上电脑及其它便携式消费类电子应用。MAX7360工作于-40°C至+85°C扩展级温度范围。

应用

  • 蜂窝电话
  • 手持式游戏机
  • 仪表
  • PDA
  • 便携式消费类电子
  • 打印机
产品模型 2

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX7360ETL+
  • HTML
  • HTML
MAX7360ETL+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 20, 2016

- 1612

ASSEMBLY

MAX7360ETL+

量产

MAX7360ETL+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 20, 2016

- 1612

arrow down

ASSEMBLY

MAX7360ETL+

量产

MAX7360ETL+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX7360EVKIT

MAX7360评估板

zoom

MAX7360EVKIT

MAX7360评估板

MAX7360评估板

特性和优点

  • 1.6V至3.3V较宽的电源范围
  • 36焊球WLP封装
  • Windows 2000、Windows XP和Windows Vista (32位)兼容软件
  • USB至PC连接(包含电缆)
  • USB供电
  • 无铅(Pb)并符合RoHS标准
  • 可选GPO输出LED (COL2至COL7)
  • RGB LED输出(PORT1、PORT2、PORT3)
  • 白光LED (PORT0) (需要外部VH电源)
  • LED输出(PORT4)
  • 旋转编码器(PORT6、PORT7)
  • I²C接口端
  • 经过验证的PCB布局
  • 完全安装并经过测试

产品详情

MAX7360评估板(EV kit)提供经过验证的设计,用于评估MAX7360集成ESD保护电路的I²C接口、低EMI按键开关控制器和8路LED驱动器/GPIO。评估板还包含Windows® 2000、Windows XP®和Windows Vista®兼容软件,提供简易的图形用户接口(GUI)来验证MAX7360的功能。

MAX7360评估板PCB上已安装了MAX7360EWX+。

应用

  • 蜂窝电话
  • 手持式游戏机
  • 仪表
  • PDA
  • 便携式消费类电子
  • 打印机

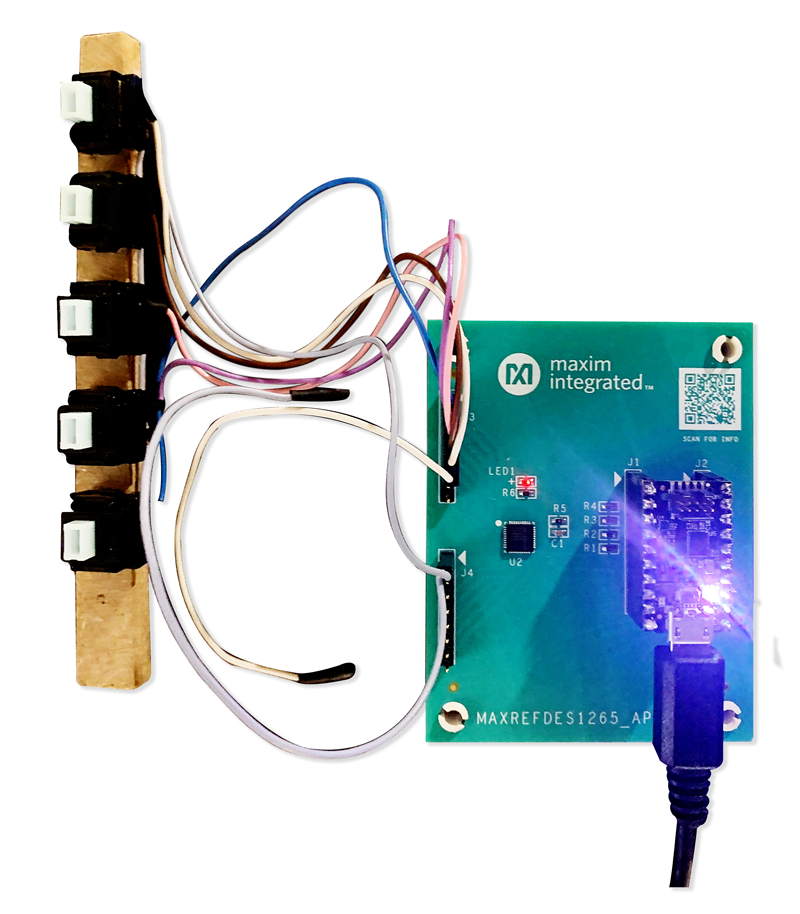

参考电路

参考电路 1
