MAX7049

高性能、288MHz至945MHz ASK/FSK ISM发送器

更多 showmore-icon

提供最大的输出发射功率,消耗最少的电源电流

产品详情
特性
  • 发送器(Tx)
    • 功率高达+15dBm,支持远距离传输
    • Tx功率为+10dBm时,Tx电流为21mA*
    • Tx功率为+15dBm时,Tx电流为41mA*
    • ASK、FSK调制
  • 通用特性
    • 延长电池寿命
      • 关断电流< 50nA
      • 休眠电流< 350nA
    • 减少了IC与MCU串行外设接口(SPI™)之间所需的I/O数量
    • 满足以下规范
      • FCC Part 15跳频
      • ETSI EN300-220
    • 内置温度传感器
    • 带有用户自定义外部环路滤波器的快速N分频合成器
更多细节
show more Icon

MAX7049高性能、单芯片、超低功耗ASK/FSK UHF发送器工作在288MHz至945MHz工业、科学和医学(ISM)载波频段。IC还包括一个低相位噪声N分频合成器,支持高精度调谐、快速变频,并可有效降低带外功率。为支持窄带应用,该IC还具有幅度整形和频率整形功能,方便用户优化频谱效率。IC提供高达+15dBm的Tx功率,非常适合远距离通信应用。

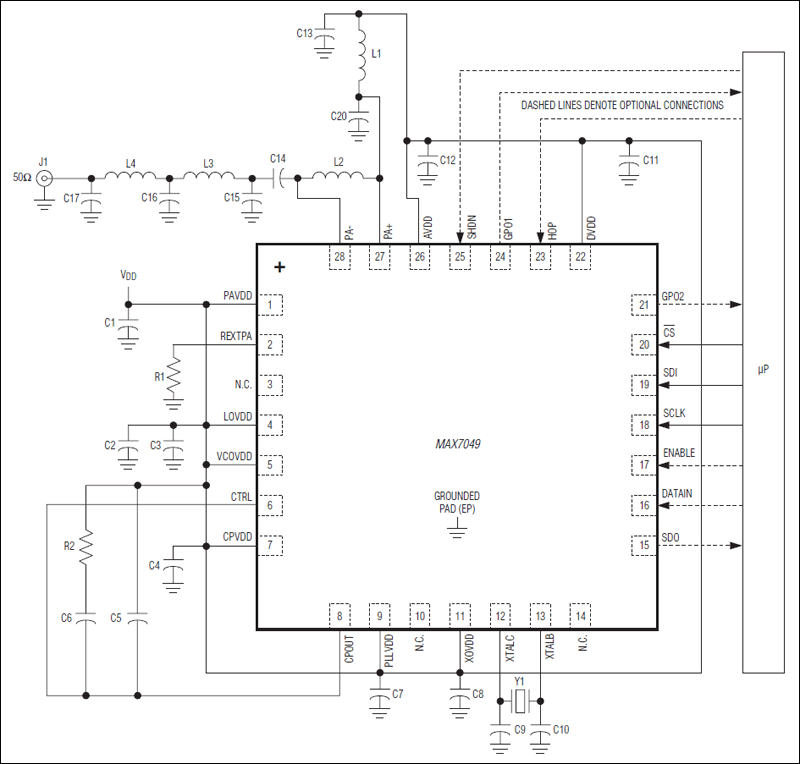

这款IC的其它系统级功能包括:内置数字温度传感器和多个灵活的GPO,可方便监测射频通信状态、控制外部功能。该IC配合一个低成本的微处理器控制单元(MCU)、一个晶体和少数无源元件,即可构成完整的发送器系统。

IC采用小尺寸5mm x 5mm、28引脚、带有裸焊盘的TQFN封装,工作在-40°C至+125°C汽车级温度范围。

应用

  • 自动抄表(AMR)
  • 家庭自动化
  • 家庭安全设施
  • 远程、单向遥控钥匙(RKE)
  • 远端控制
  • RF模块
  • RFID
  • TPMS
  • 无线传感器网络
