MAX6661

远端温控的风扇转速调节器，带有SPI兼容接口

Viewing:

概述

集成温度测量和风扇调节

可编程风扇门限温度

可编程风扇全速温度范围

精确的闭环风扇转速调节

片上功率器件驱动风扇，额定电流250mA

可编程低/高温报警

与SPI兼容的串行接口

±1°C (+60°C至+100°C)测温精度

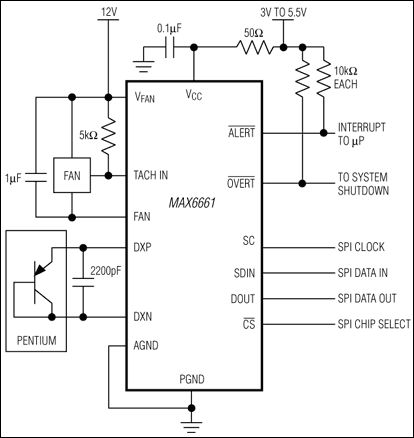

MAX6661是一款远端温度传感器和风扇速度调节器，可提供完备的闭环风扇控制。远端温度传感器一般为共集电极PNP管，如微处理器的衬底PNP或连接为二极管形式的晶体管，一般可采用低成本、易安装的2N3904 NPN管或2N3906 PNP管。

该器件还具有闭环风扇控制器，根据转速计反馈调节风扇速度。MAX6661将温度数据与风扇门限温度和增益设置进行比较，两者均可通过SPI™总线由用户设置。该操作可实现正比于远端结温的自动风扇控制。可以在任意时刻断开温度反馈环路，由系统控制风扇速度。

风扇速度由电压控制而非PWM控制，这样可以极大的减少噪声并提高风扇的稳定性。片上功率器件用于驱动风扇，额定电流达250mA。

温度数据每500ms更新一次并可在任意时刻通过SPI接口读取。当远端结温在+60°C至+100°C之间时，MAX6661精度为1°C (最大值)。数据被格式化为10位 + 符号位，分辨率0.125°C。

MAX6661工作于-40°C至+125°C，采用16引脚QSOP封装。

应用
