MAX6602

量产

5通道、高精度温度监测器

高精度、多通道温度传感器，有效节省电路板尺寸

数据手册 (Rev. 1) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 四个温度二极管输入
  • 本地温度传感器
  • 1°C远端温度精度(+60°C至+100°C)
  • 在POR开始温度监视，实现失效安全系统保护
  • /ALERT和/OVERT输出实现中断、扼流和关断
  • /STBY输入用于硬件待机模式
  • 小型16引脚TSSOP封装
  • 2线SMBus接口

高精度、多通道数字温度传感器MAX6602可监视其自身管芯温度以及多大4个外部连接为二极管形式的晶体管温度。所有温度通道均具有可编程设置报警门限。通道1和4还具有可编程设置的过热门限。当某通道所测温度超过各自的门限时，状态寄存器中的一个状态位置位。两个开漏输出，/OVERT和/ALERT将根据状态寄存器中这些位的状态置低。

2线串行接口支持标准的系统管理总线(SMBus™)协议：写字节、读字节、发送字节以及接受字节等命令，以读取温度数据和可编程设置报警门限。

MAX6602工作在-40°C至+125°C的温度范围，采用16引脚TSSOP封装。

应用

  • 台式计算机
  • 笔记本电脑
  • 服务器
  • 工作站
MAX6602
5通道、高精度温度监测器

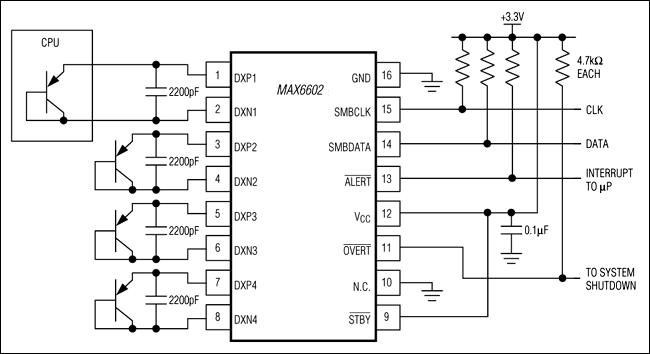

MAX6602：典型应用电路
