MAX6642

±1°C、SMBus兼容、远端/本地温度传感器,带有过温报警

更多 showmore-icon

业内尺寸最小的±1°C、SMBus兼容接口、远端/本地温度传感器,带高温报警

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 8
特性
  • 集成温度传感器可同时测量两路温度(远端和本地)
    • 远端精度:±1°C
    • 本地精度:±2°C,+60°C至+100°C时
    • 远端温度测量范围高达+150°C
    • 0.25°C分辨率
  • 双区监测自动热报警
    • 可编程远端/本地温度门限
    • 低电平有效报警输出
  • 小占位面积
    • 3mm x 3mm TDFN封装,带裸焊盘
    • 小散热片减小测量延迟
    • SMBus/I2C兼容接口
更多细节
show more Icon

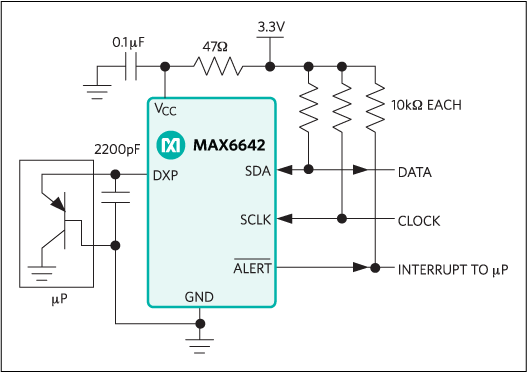

MAX6642精密、两通道数字温度传感器精确测量自身晶片的温度以及远端PN结的温度,并通过2线串行接口报告温度数据。 远端PN结通常是一个位于CPU、ASIC、GPU或FPGA晶片上的衬底PNP晶体管。远端PN结也可以是一个独立的、连接为二极管形式的小信号晶体管。

2线串口可接受标准的系统管理总线(SMBus™)、写字节、读字节、发送字节和接收字节等命令,以读取温度数据和对报警门限进行编程。为了增强系统的可靠性,MAX6642还集成了SMBus超时功能。温度数据字长为10位,最低有效位(LSB)对应于+0.25°C。当本地或远端温度超过温度门限时,发出/ALERT信号。利用一个故障队列可防止错误地触发/ALERT输出,直到连续两次检测到故障时才发出该信号。

测量可以自主进行或者采用单次触发模式。

远端测量误差在+60°C至+100°C时最大为±1°C。MAX6642可工作于-40°C至+125°C,远端温度测量范围为0°C至+150°C。MAX6642采用带裸焊盘的、6引脚TDFN封装。

应用

  • 台式计算机
  • 图形卡
  • 笔记本电脑
  • 服务器
  • 测试与测量设备
  • 瘦客户机
  • 工作站
产品模型 8

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX6642ATT90+
  • HTML
  • HTML
MAX6642ATT90+T
  • HTML
  • HTML
MAX6642ATT92+
  • HTML
  • HTML
MAX6642ATT92+T
  • HTML
  • HTML
MAX6642ATT94+
  • HTML
  • HTML
MAX6642ATT94+T
  • HTML
  • HTML
MAX6642ATT98+
  • HTML
  • HTML
MAX6642ATT98+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 20, 2016

- 1612

ASSEMBLY

MAX6642ATT90+

量产

MAX6642ATT90+T

量产

MAX6642ATT92+

量产

MAX6642ATT92+T

量产

MAX6642ATT94+

量产

MAX6642ATT94+T

量产

MAX6642ATT98+

量产

MAX6642ATT98+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 20, 2016

- 1612

arrow down

ASSEMBLY

MAX6642ATT90+

量产

MAX6642ATT90+T

量产

MAX6642ATT92+

量产

MAX6642ATT92+T

量产

MAX6642ATT94+

量产

MAX6642ATT94+T

量产

MAX6642ATT98+

量产

MAX6642ATT98+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 1

MAX6642EVCMOD2

MAX6642评估系统/评估板

zoom

MAX6642EVCMOD2

MAX6642评估系统/评估板

MAX6642评估系统/评估板

特性和优点

  • 测量和显示MAX6642与远端二极管的温度
  • 可编程的高温报警
  • 兼容SMBus/I²C
  • 使用方便的菜单驱动软件
  • 完全组装并经过测试
  • 包含Windows 95/98/2000/XP兼容的软件和演示PCB

产品详情

MAX6642评估板(EV kit)是组装好和经过测试的PCB,并已安装了MAX6642。该评估板可以全面评估MAX6642温度传感器。MAX6642监视自身的管芯温度与一个外部连接为二极管的晶体管结温。该芯片将温度转换为10位的2线串行数据, 并可通过2线串行总线访问。

MAX6642评估板包含一个焊接在电路板上的外部连接为二极管的晶体管(2N3906),该晶体管可以去掉。该电路板可以通过双绞线连接到远端靠近您系统的二极管上。

MAX6642评估系统由Maxim命令模块(CMOD232)与MAX6642评估板组成。CMOD232电路板连接到计算机的RS-232串口上,从而提供由计算机控制的SMBus™/I²C总线。Windows® 95/98/2000/XP兼容的软件提供友好的用户界面,来演示MAX6642的特性。该程序由菜单驱动,并提供带控制按钮与状态显示的图形界面。

对MAX6642进行基于PC的全面评估时,请定购MAX6642EVCMOD2。若您已有CMOD232 SMBus接口,请定购MAX6642EVKIT。

应用

  • 台式计算机
  • 图形卡
  • 笔记本电脑
  • 服务器
  • 测试与测量设备
  • 瘦客户机
  • 工作站
