MAX6699

量产

5通道、高精度温度监测器

数据手册 (Rev. 2) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 4路热敏二极管输入
  • 本地温度检测
  • 1°C远端温度测量精度(+60°C至+100°C)
  • 温度监视始于POR，可实现系统失效保护
  • /ALERT和/OVERT输出用于中断、禁止和关断控制
  • 小尺寸、16引脚QSOP和16引脚TSSOP封装
  • 2线SMBus接口

MAX6699是精密的多通道温度监视器，可监视其自身温度和多达4个外部连接成二极管形式的晶体管温度。所有温度检测通道都具有可设置的报警门限。通道1和4还具有可编程的过热检测门限。当所测量的温度超过其门限时，状态寄存器对应的状态位置位。两路漏极开路输出，即/OVERT和/ALERT，根据状态寄存器的位状态产生相应的报警输出。

2线串行接口支持标准的系统管理总线(SMBus™)：写字节、读字节、发送字节和接收字节命令，读取温度数据、设置报警门限。

MAX6699工作在-40°C至+125°C温度范围，采用16引脚QSOP封装和16引脚TSSOP封装。

应用

  • 台式计算机
  • 笔记本电脑
  • 服务器
  • 工作站
MAX6699
5通道、高精度温度监测器

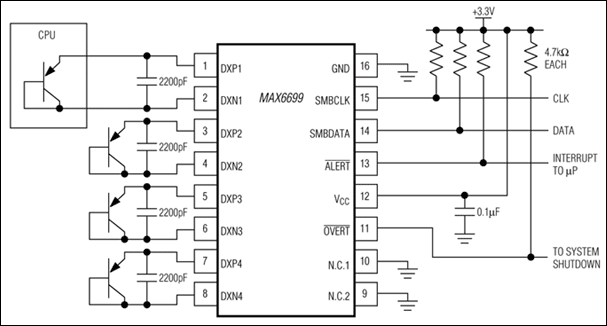

MAX6699：典型应用电路
