MAX6695

双路远端/本地温度传感器,带有SMBus串行接口

更多 showmore-icon

双通道、远端/本地温度传感器,带有SMBus串行接口,µMAX封装

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 4
特性
  • 测量一个本地和两个远端温度
  • 11位、0.125°C分辨率
  • 高精度,+60°C至+100°C (远端)范围内精确至±1.5°C (最大)
  • ACPI兼容
  • 可编程高/低温报警
  • 可编程转换速率
  • 三个报警输出:/ALERT、/OT1和/OT2
  • SMBus/I²C兼容接口
  • 符合65nm处理工艺(Y版)
更多细节
show more Icon

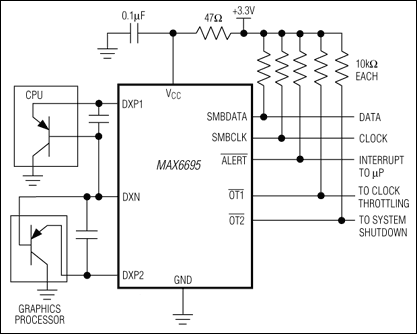

MAX6695/MAX6696是精确的双远端和本地数字温度传感器。这两款器件能准确测量其管芯的温度和两个外部连接为二极管方式的晶体管的温度,并通过两线串行接口以数字方式报告温度值。外部二极管通常为CPU、FPGA、GPU或者ASIC上共集PNP管的射极-基极结。

两线串行接口可接受标准的系统管理总线(SMBus)命令,比如写字节、读字节、发送字节和接收字节等,通过这些命令来读取温度数据和对报警阈值和转换速率进行编程。MAX6695/MAX6696能够以可编程的转换速率独立工作,按照系统要求对电源电流和温度刷新速率进行控制。对于2Hz或者更低的转换速率,温度以带符号位的10位二进制数表示,分辨率为+0.125°C。当转换速率为4Hz时,输出数据为带符号位的7位二进制数,分辨率为+1°C。MAX6695/MAX6696还具有SMBus超时功能以增强系统的可靠性。

在+60°C至+100°C范围内,无需校准,远端温度测量的精度就可达到±1.5°C。MAX6695/MAX6696可测量温度范围为-40°C至+125°C。除了具有SMBus /ALERT输出外,MAX6695/MAX6696还具有两个温度过限指示(/OT1和/OT2),仅当温度高于相对应的可编程温度限时变为有效。/OT1和/OT2输出通常用于风扇控制、时钟扼制或者系统关机。

MAX6695具有一个固定的SMBus地址。MAX6696具有九个引脚可选的SMBus地址。MAX6695采用10引脚µMAX®封装,而MAX6696则采用16引脚QSOP封装。这两款器件均可工作于-40°C至+125°C温度范围。

应用

  • 台式计算机
  • 笔记本电脑
  • 服务器
  • 测试与测量设备
  • 工作站
产品模型 4

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX6695AUB+
  • HTML
  • HTML
MAX6695AUB+T
  • HTML
  • HTML
MAX6695YAUB+
  • HTML
  • HTML
MAX6695YAUB+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 19, 2018

- 1753N

ASSEMBLY

MAX6695YAUB+

量产

MAX6695YAUB+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 19, 2018

- 1753N

arrow down

ASSEMBLY

MAX6695YAUB+

量产

MAX6695YAUB+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 2

MAX6695EVCMOD2

MAX6695评估板/评估系统

zoom

MAX6695EVCMOD2

MAX6695评估板/评估系统

MAX6695评估板/评估系统

特性和优点

  • 测量和显示MAX6695以及远端二极管的温度
  • 可编程低温/过热报警
  • 可编程过热滞回
  • 可编程高温检测滞回
  • 兼容SMBus/I²C
  • 易于使用的菜单驱动软件
  • 经过完全安装与测试
  • 包含Windows 95/98/2000/XP兼容的软件和演示PCB

产品详情

MAX6695评估板(EV kit)是一块经过完全安装与测试的PCB,焊接有MAX6695。该评估板可用于全面评估温度监视器MAX6695。MAX6695监视自身的管芯温度以及两个连接为二极管形式的外部晶体管的结温。该器件可将温度转换成11位、2线制串行数据,并可通过2线制串行总线访问。

MAX6695评估板上焊接有两个外部晶体管(2N3906),它们连接为二极管形式,并且可以被拆除。拆除后评估板可以通过双绞线与邻近待测系统中的远端二极管连接。

MAX6695评估系统由Maxim命令模块(CMOD232)和MAX6695评估板组成。CMOD232板连接至计算机的RS-232串行端口,可提供一个由计算机控制的SMBus™/I²C总线。Windows® 95/98/2000/XP兼容的软件可提供友好的用户界面,用于演示MAX6695的功能。程序采用菜单驱动,可提供带有控制按钮和状态显示的图形界面。

欲基于PC全面的评估MAX6695,请定购MAX6695EVCMOD2。如果您已经具有SMBus接口,则请定购MAX6695EVKIT。

应用

  • 台式计算机
  • 笔记本电脑
  • 服务器
  • 测试与测量设备
  • 工作站

MAX6695EVKIT

MAX6695评估板/评估系统

zoom

MAX6695EVKIT

MAX6695评估板/评估系统

MAX6695评估板/评估系统

特性和优点

  • 测量和显示MAX6695以及远端二极管的温度
  • 可编程低温/过热报警
  • 可编程过热滞回
  • 可编程高温检测滞回
  • 兼容SMBus/I²C
  • 易于使用的菜单驱动软件
  • 经过完全安装与测试
  • 包含Windows 95/98/2000/XP兼容的软件和演示PCB

产品详情

MAX6695评估板(EV kit)是一块经过完全安装与测试的PCB,焊接有MAX6695。该评估板可用于全面评估温度监视器MAX6695。MAX6695监视自身的管芯温度以及两个连接为二极管形式的外部晶体管的结温。该器件可将温度转换成11位、2线制串行数据,并可通过2线制串行总线访问。

MAX6695评估板上焊接有两个外部晶体管(2N3906),它们连接为二极管形式,并且可以被拆除。拆除后评估板可以通过双绞线与邻近待测系统中的远端二极管连接。

MAX6695评估系统由Maxim命令模块(CMOD232)和MAX6695评估板组成。CMOD232板连接至计算机的RS-232串行端口,可提供一个由计算机控制的SMBus™/I²C总线。Windows® 95/98/2000/XP兼容的软件可提供友好的用户界面,用于演示MAX6695的功能。程序采用菜单驱动,可提供带有控制按钮和状态显示的图形界面。

欲基于PC全面的评估MAX6695,请定购MAX6695EVCMOD2。如果您已经具有SMBus接口,则请定购MAX6695EVKIT。

应用

  • 台式计算机
  • 笔记本电脑
  • 服务器
  • 测试与测量设备
  • 工作站
