MAX4978

具有限流功能的过压保护器

高精度限流电路，高达+28V的输入电压保护，采用小尺寸2mm x 3mm、TDFN封装

Viewing:

概述

高达+28V的输入电压保护
内置nFET开关，85mΩ (典型值)
预置过压保护触发电平
- 5.7V (典型值) (MAX4978/MAX4980/MAX4981)
- 6.8V (典型值) (MAX4979)
低电流欠压锁定模式
过流保护
内部160ms (典型值)启动延迟
热关断保护
电池过压保护(MAX4980/MAX4981)
开启去抖动时间指示(MAX4978/MAX4979)
小型、8引脚(2mm x 3mm) TDFN封装

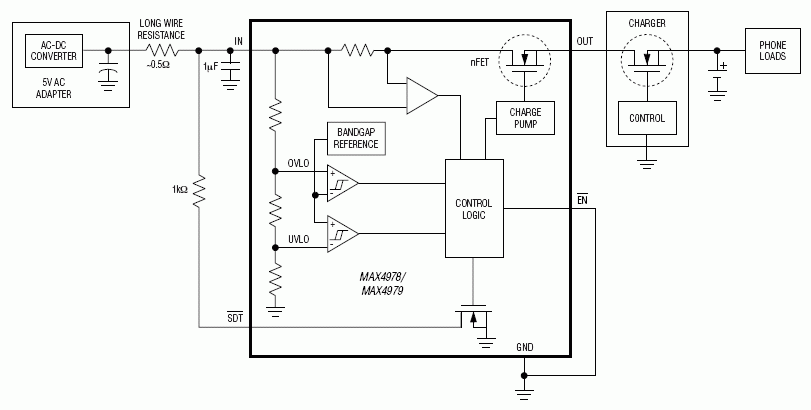

MAX4978–MAX4981过压保护器可为低压系统提供高达28V的电压故障保护，具有85mΩ的低R_ON FET、限流功能及锂电池过充电保护(MAX4980/MAX4981)。这些器件用于保护便携式设备的充电器输入端。

这些过压保护器可提供高达28V的故障保护，具有5.7V (MAX4978/MAX4980/MAX4981)和6.8V (MAX4979)两种触发门限。提供两种欠压保护触发门限：4.4V (MAX4978)和2.63V (MAX4979/MAX4980/MAX4981)。

器件具有限流及电池电压监测功能，可为锂电池充电器提供二级保护。两种过流门限：0.9A (MAX4978/MAX4979/MAX4980)及1.95A (MAX4981)。电流达到门限值时保持20ms的屏蔽时间。如果屏蔽时间过后电流仍大于门限值，FET关闭，器件在160ms后重新启动。电池电压监测器测量锂电池电压，当电池电压达到4.4V时关闭FET (MAX4980/MAX4981)。

MAX4978–MAX4981提供2mm x 3mm、8引脚TDFN封装，工作在-40°C至+85°C扩展级温度范围。

应用

蜂窝电话
数码相机
MP3播放器
PDA与掌上电脑设备

参考资料

数据手册 2

MAX4978-MAX4981: Overvoltage Protector with Active Current Limit Data Sheet (Rev.0) 05/23/2008

MAX4978-MAX4981_cn: 具有限流功能的过压保护器 Data Sheet (Rev.0) 04/30/2009

这是最新版本的数据手册
