MAX4969

过期

PCIe、单通道、2:1/1:2复用器和转接驱动器，具有均衡功能

在长距离电缆或电路板数据传输中确保系统支持PCIe 2.0数据速率(高达5.0Gbps)

数据手册 (Rev. 0)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • +3.3V单电源供电
  • PCIe Gen 1 (2.5GT/s)和Gen 2 (5.0GT/s)
    • 回波损耗≥ 8dB (1.25GHz ≤ f ≤ 2.5GHz)
  • 独立的输入均衡
  • 独立的输出去加重
  • 独立的输出电平选择
    • 降低功耗和EMI
  • 片内50Ω输入/输出端接
  • 引脚按信号流向排列，简化了布局
  • 节省空间的3.5mm x 9.0mm TQFN封装

MAX4969有源2:1和1:2复用器能够均衡和转接高达5.0GT/s (千兆次传输/每秒)的PCIe®信号，工作于+3.3V单电源。

MAX4969的每个通道均具有PCIe所需的电气空闲和接收检测功能，并可通过独立的可编程输入均衡和输出去加重提高接收信号完整性。

MAX4969采用小尺寸42引脚(3.5mm x 9.0mm) TQFN封装，可简化布局，节省空间。MAX4969工作在0°C至+70°C商业级温度范围。

应用

  • 刀片式服务器
  • 通信交换机
  • 存储局域网
  • 测试设备
  • 工作站
MAX4969
PCIe、单通道、2:1/1:2复用器和转接驱动器，具有均衡功能

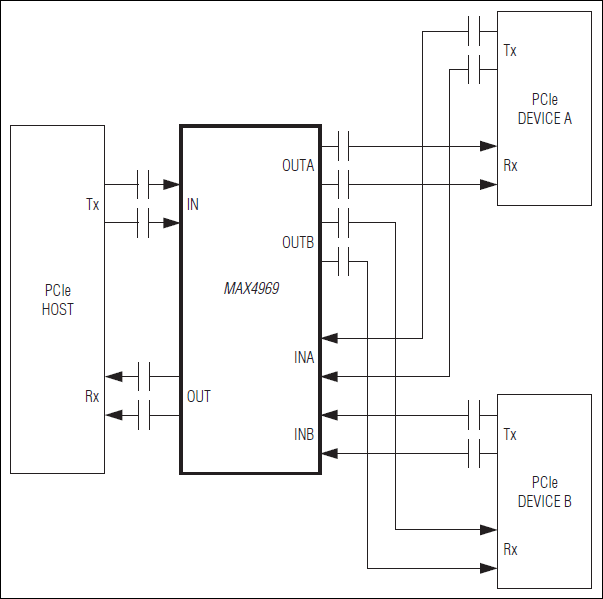

MAX4969：典型应用电路
