概览
优势和特点
- +2.5V至+5.5V单电源电压范围
- 每个放大器的静态电流：320µA
- 1µA（最大值）关断模式(MAX4401)
- 采用节省空间的封装
- 5引脚SC70 (MAX4400)
- 6引脚SC70 (MAX4401)
- 8引脚SOT23/µMAX (MAX4402)
- 2kΩ负载时的AVOL为110dB
- 2kΩ负载时的THD为0.015%
- 轨到轨输出电压摆幅
- 1.4mA灌负载电流和拉负载电流
- 单位增益稳定至CLOAD = 400pF
- 接地检测输入
- 通过AEC-Q100认证（仅MAX4402AKA/V+和MAX4402AUA/V+）
产品详情
MAX4400–MAX4403低成本、通用运算放大器提供轨到轨输出，静态电流消耗仅为320µA，采用+2.5V至+5.5V单电源供电。为了进一步省电，MAX4401提供低功耗关断模式，可将电源电流降至1µA（最大值），并将放大器的输出置于高阻抗状态。这些器件提供±1.4mA的输出电流，单位增益稳定，增益带宽积为1MHz，可驱动高达400pF的容性负载。MAX4400–MAX4403的额定工作温度高达+125°C，适合在各种恶劣环境中使用，例如汽车应用。

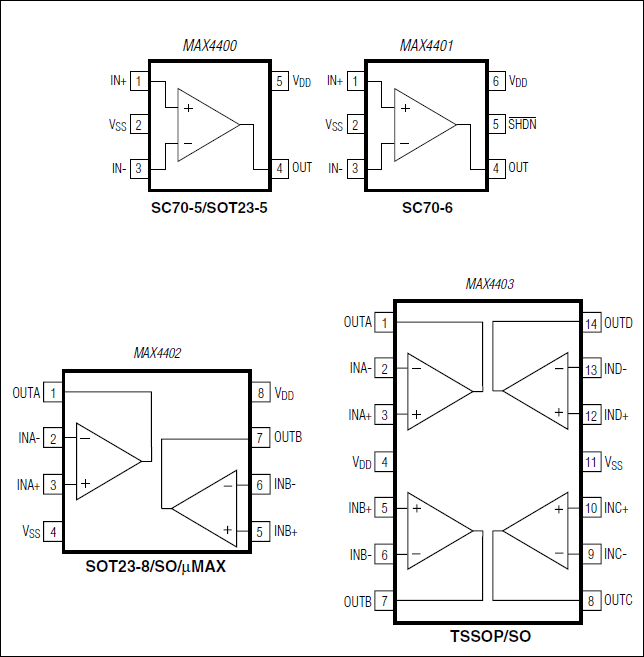

MAX4400单通道放大器采用超小型5引脚SC70和节省空间的5引脚SOT23封装。单通道MAX4401具有关断功能，采用6引脚SC70封装。MAX4402是一款双通道放大器，采用8引脚SOT23、µMAX®和SO封装。MAX4403四通道放大器采用14引脚TSSOP或SO封装。
应用
- 汽车电子
- 电子点火模块
- 红外接收器
- 仪器和终端
- 便携式通信
- 传感器信号检测
- 单电源零交越检波器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
MAX4403 Reliability Data10/10/2022
-
Multiple-Pulse Generator Aids IC Testing10/21/2009
工具及仿真模型
SPICE模型
LIB
MAX4403 SPICE Macro Model
2.49K
配套产品推荐
MAX4403 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| MAX4403ASD+ | 材料声明 | 质量和可靠性 | Small-Outline IC, Narrow (0.15in) | |
| MAX4403ASD+T | 材料声明 | 质量和可靠性 | Small-Outline IC, Narrow (0.15in) | |
| MAX4403AUD+ | 材料声明 | 质量和可靠性 | Thin Shrink Small-Outline Package | |
| MAX4403AUD+T | 材料声明 | 质量和可靠性 | Thin Shrink Small-Outline Package | |
| Wafer Fabrication Data | MAX4403 Reliability Data |
