概览
优势和特点
- LMC7101的低压、引脚兼容升级产品
- 支持+2.4V至+6.5V单电源供电
- 典型工作电压低至+1.8V
- 增益带宽积：5MHz
- 静态电流：650µA
- 轨到轨共模输入电压范围
- 轨到轨输出电压范围
- 驱动250Ω负载
- 对于高达500pF的容性负载，单位增益稳定
- 过驱输入无反相
- 采用SOT23-5封装的低成本解决方案
产品详情
MAX4321运算放大器不仅具有5MHz增益带宽积和出色的DC精度，还提供输入和输出端的轨到轨操作。该器件仅需要650µA电流，并采用+2.4V至+6.5V单电源或±1.2V至±3.25V双电源供电，但MAX4321的典型工作电压低至+1.8V (±0.9V)。MAX4321在高达500pF的容性负载下保持单位增益稳定，并且能够将250Ω负载驱动至任一供电轨的200mV范围内。

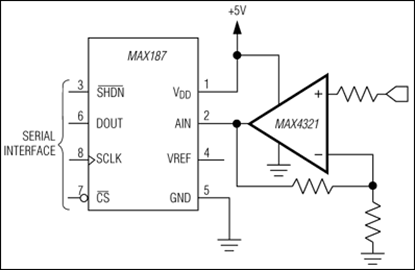

MAX4321具有轨到轨输入共模范围和输出摆幅，非常适合低压、单电源应用。此外，该器件具有±1.2mV的低输入失调电压和2V/µs的高压摆率，非常适合用作精密低压数据采集系统的信号调理级。MAX4321采用节省空间的5引脚SOT23封装，支持扩展的温度范围（-40°C至+85°C）。
MAX4321是LMC7101的低压、引脚兼容升级产品，带宽提高了五倍，压摆率提高了两倍，输入电压噪声密度大约降低了一半。
应用
- 汽车传感器
- 基站/无线基础设施
- 电池供电应用
- 计算机：台式机、工作站和服务器
- 计算机：主板
- 计算机：笔记本电脑
- 数据采集
- 通用低压应用
- GPS解决方案
- 低功耗、低电压应用
- MP3扩展坞：中端
- 便携式设备
- 可编程逻辑控制器(PLC)
- 传感器和信号调理
- 机顶盒
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
