MAX4289

量产

1.0V、微功耗、SOT23封装、运算放大器

业内首款+1V、微功耗、SOT23运算放大器

数据手册 (Rev. 0)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 超低工作电压：在1.0V至5.5V电源下，可以保证达到性能指标
  • 输入共模范围：0至(VCC - 0.2V)
  • 超低功耗：9µA供电电流(典型值)
  • 专为单电池供电系统而优化
  • 兼容3.0V和5.0V单电源系统
  • 低失调电压：0.2mV
  • 低输入偏置电流：5nA
  • 高开环电压增益：90dB
  • 输出级可满摆幅驱动5kΩ负载
  • 输入过驱动时无输出相位反转
  • 提供小巧的6引脚SOT23封装(3mm x 3mm)

MAX4289微功耗运放专为在超低电源电压下运行优化设计。该运放静态电源电流仅为9µA，并且完全规范于1.0V至5.5V的单电源。超低电压工作及低静态电流的特性，使MAX4289非常适合于那些使用电池供电的系统，电池可以少到单个碱性电池。MAX4289还具有很宽的输入共模范围，共模范围包含地，输出电压摆幅真正达到满摆幅，允许将全部电源电压用于信号。

MAX4289的低输入失调电压和低输入偏置电流，再加上高开环增益，使该器件非常适合用于高精度应用。

MAX4289提供6引脚SOT23封装。所有性能指标保证在-40°C至+85°C温度范围内。

应用

  • 空气电池组
  • 电池供电仪表
  • 蜂窝手机
  • 蜂窝电话
  • 数码相机(DIGICAM)
  • 血糖表
  • GPS方案
  • 锌助听器
  • IP摄像机
  • MP3和便携式媒体播放器
  • 笔记本电脑
  • 便携式通信设备
  • 便携式电子设备
  • 传感器放大器
  • 单节电池供电系统
  • 应变仪
MAX4289
1.0V、微功耗、SOT23封装、运算放大器

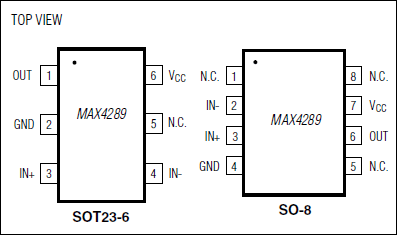

MAX4289：引脚配置
