MAX41400

推荐用于新设计

具有可编程增益的低功耗精密仪表放大器

将传感器系统精度提高4倍，并将电池使用时间延长55%

数据手册 (Rev. 3) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 电源电压范围：1.7V至3.6V
  • 超低输入失调电压：25µV（最大值）
  • 低静态电流：65µA
  • 轨到轨输入和输出
  • EMIRR
    • 1800MHz、2400MHz时>100dB
    • 900MHz时>90dB
  • -3dB带宽：28kHz
  • 即时可编程增益：
    • 10V/V、20V/V、40V/V、80V/V、100V/V、150V/V、200V/V和250V/V
  • 省电关断模式
  • 采用小型1.26mm x 1.23mm、9引脚WLP和2.5mm x 2mm、10引脚TDFN封装

MAX41400是一款低功耗、高精度仪表放大器，可通过输入引脚进行增益编程。

它采用节省空间的9引脚晶圆级封装(WLP)，引脚间距为0.4mm，专为便携式医疗和工业传感器应用而设计。该器件具有内部EMI滤波器，可防止RF干扰和EMI。内部固定增益可选择范围为10V/V至250V/V。增益设置电阻位于器件内部，从而充分减少温度范围内的增益漂移变化。

MAX41400具有轨到轨CMOS输入和输出；-3dB带宽为28kHz，电源电流仅为65µA（典型值）；随时间和温度变化的零漂移输入失调电压为25µV（最大值）。零漂移特性消除了CMOS输入放大器中常见的高1/f噪声，因此该器件适合各种低频测量应用。

MAX41400采用1.7V至3.6V电源电压工作，额定温度范围为-40°C至+125°C汽车级温度范围。



应用

  • 心电图医疗设备
  • 胰岛素和输液泵
  • 低功耗传感器接口
  • 压力、重量、力传感器
  • RTD温度传感器
  • 可穿戴设备
MAX41400
具有可编程增益的低功耗精密仪表放大器

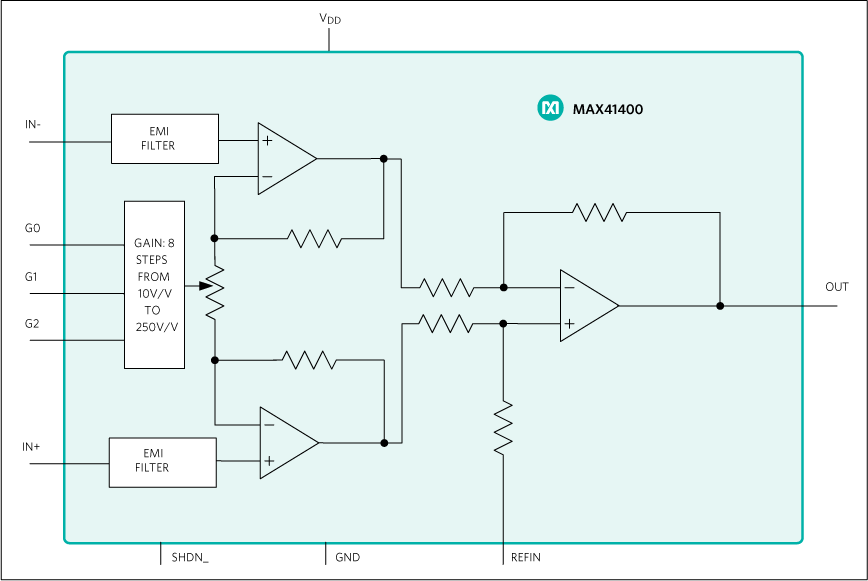

MAX41400 Simplified Block Diagram MAX41400 TDFN Pin Configuration MAX41400 WLP Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

设计笔记 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统
Modal heading
修改设计 LTspice仿真
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

  • MAX41400

SPICE 模型 1

ADI Circuit Explorer™

ADI Circuit Explorer™使用AI来解析自然语言提示词，并搜索经过验证的模拟电路设计数据库，帮助您快速找到最契合需求的设计方案。

打开工具

信号链设计器

信号链设计器是一款网页端工具，可创建和仿真复杂的精密信号链。确定PCB设计之前，先检查电路性能：传递函数、噪声、功耗、输入范围和直流误差。快速尝试不同的器件和架构。可将信号链导出到LTspice以便进一步分析。

打开工具
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

MAX41400EVKIT

MAX41400评估套件

立即购买 更多内容

特性和优点

  • 单电源或双电源供电
  • 可配置增益
  • 可配置基准电压
  • 经过验证的PCB布局
  • 装配完成且经过测试

产品详情

MAX41400评估套件（EV套件）设计可靠，用于评估采用九引脚晶圆级封装(WLP)、具有可编程增益的MAX41400低功耗精密仪表放大器。MAX41400具有10V/V至200V/V的内部可选增益。MAX41400评估套件可以通过不同的跳线配置设置不同的器件增益。该评估套件采用1.7V至3.6V的单电源供电，或采用±0.85V至±1.8V的双电源供电。



应用

  • 心电图医疗设备
  • 胰岛素和输液泵
  • 低功耗传感器接口
  • 压力、称重、力传感器
  • RTD温度传感器
  • 可穿戴设备

eval board
schematic 1
schematic 2
schematic 3
MAX41400EVK-TDFN

Evaluates: MAX41400 TDFN

立即购买 更多内容

特性和优点

  • Single- or Dual-Supply Operation
  • Configurable Gain
  • Configurable Reference Voltage
  • Proven PCB Layout
  • Fully Assembled and Tested

产品详情

The MAX41400 TDFN evaluation kit (EV kit) provides a proven design to evaluate the MAX41400 low-power precision instrumentation amplifier with programmable gain in a 10-pad TDFN package. The MAX41400 features internal selectable gain from 10V/V to 250V/V. The MAX41400 TDFN EV kit can set different devices’ gain with various jumper configurations. The EV kit operates from a single-supply voltage between 1.7V and 3.6V, or from dual supplies providing ±0.85V to ±1.8V.
MAX41400EVKIT
MAX41400评估套件
MAX41400EVK-TDFN
Evaluates: MAX41400 TDFN

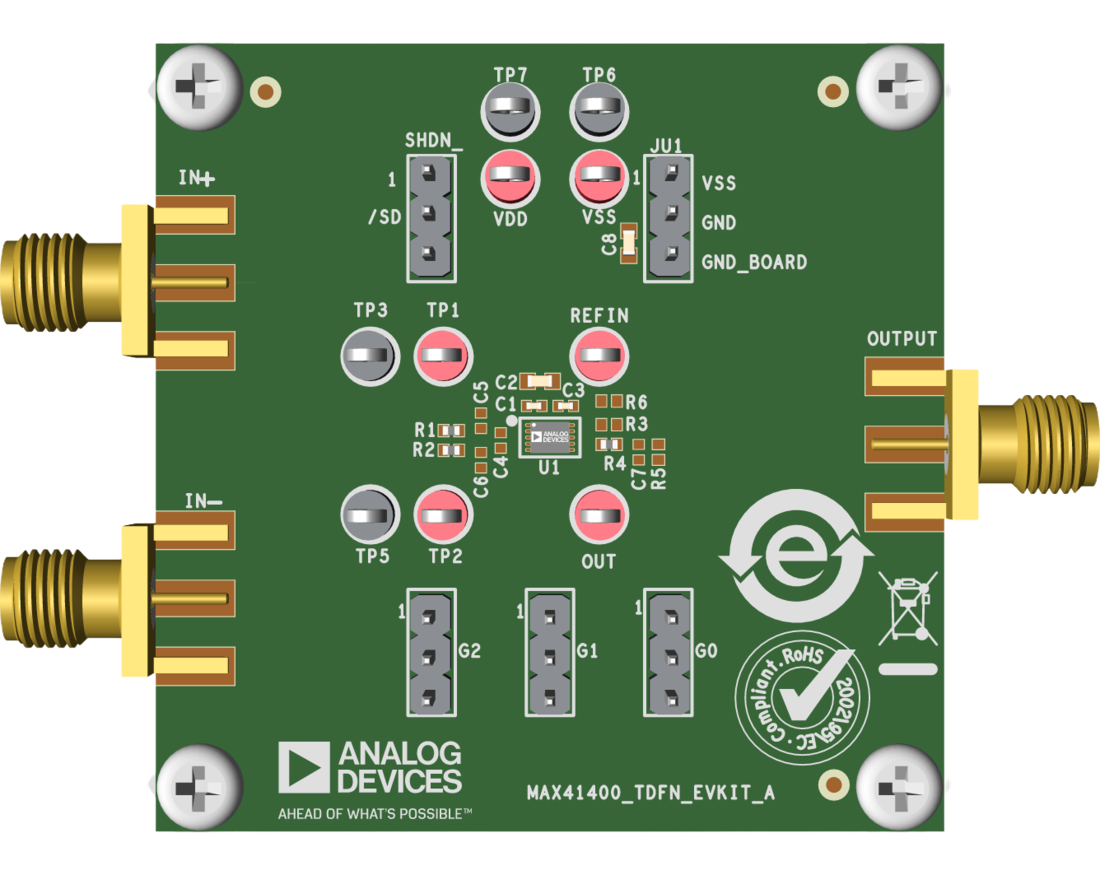

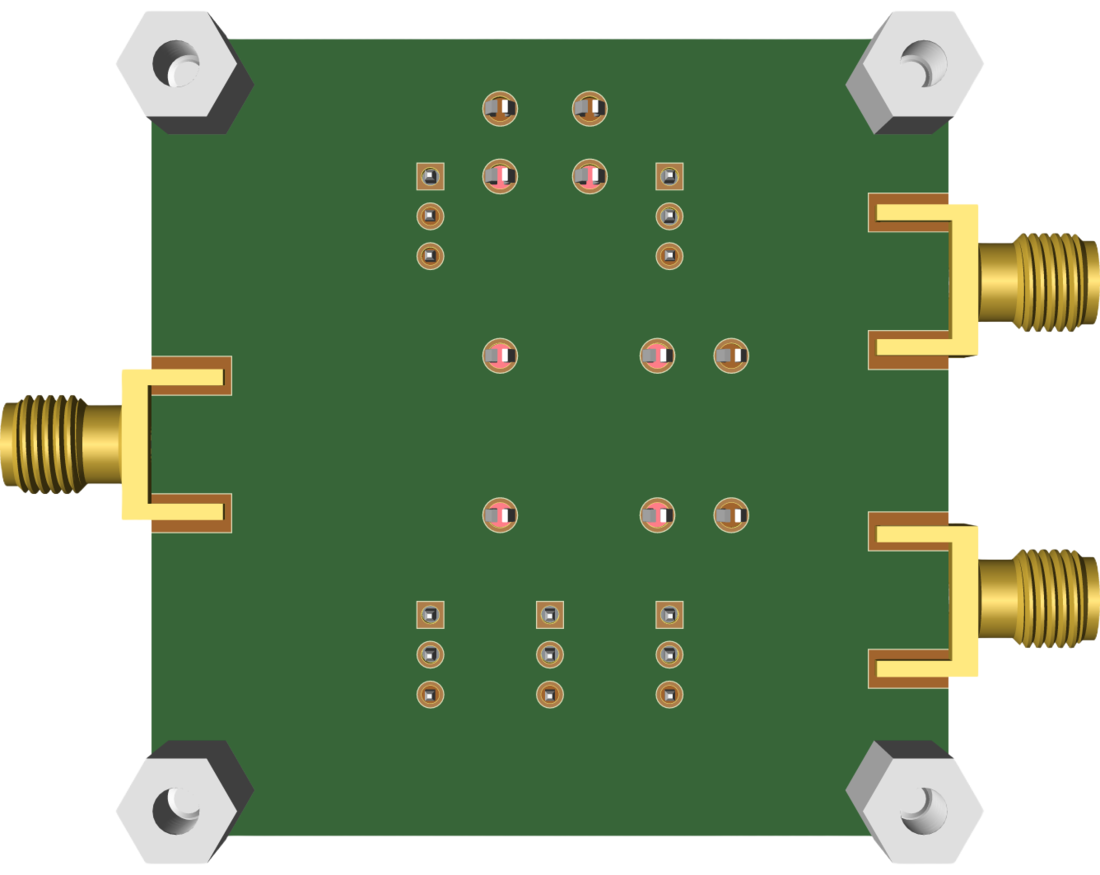

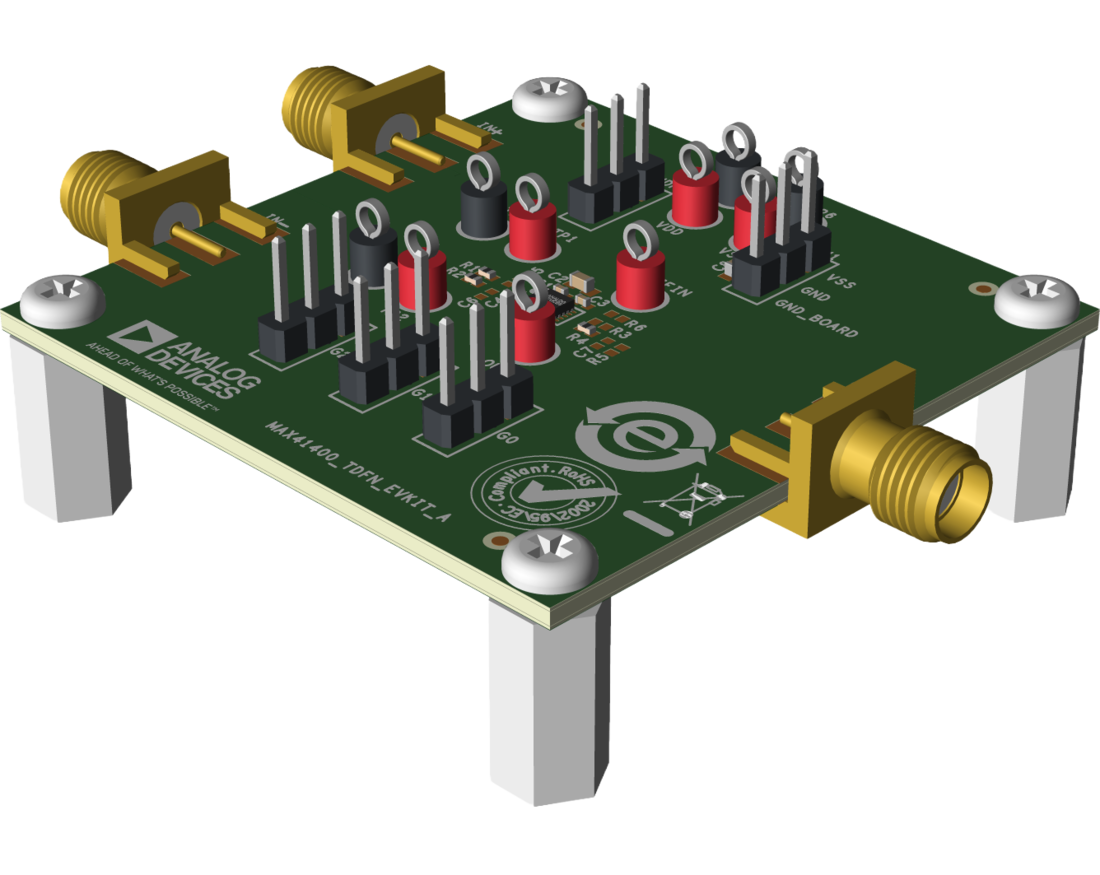

MAX41400EVK-TDFN Evaluation Board Angle View MAX41400EVK-TDFN Evaluation Board Top View MAX41400EVK-TDFN Evaluation Board Bottom VIew
