MAX40661

高带宽汽车级跨阻放大器,具有快速输出恢复和输入电流钳位功能,适用于LiDAR

更多 showmore-icon

具有低功耗模式的高带宽TIA,适合汽车LiDAR应用

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • AEC-Q100
  • 支持ASIL合规(可根据要求提供FMEDA)
  • MAX40660
    • 针对 CIN = 0.25pF至5pF进行了优化
    • 带宽:490MHz(典型值)
  • MAX40661
    • 针对CIN = 5pF 至12pF 进行了优化
    • 带宽(CIN = 10pF) = 160MHz(典型值),100MHz(最小值)
  • 低噪声
  • 两个跨阻值可通过引脚选择
    • 25kΩ
    • 50kΩ
  • 对高达2A(瞬态)的输入电流提供内部钳位
  • 快速过载恢复:100mA时为2ns
  • 失调输入提供失调调节功能
  • LP输入可降低脉冲信号间的功耗
  • 3.3V电源供电
  • 10引脚TDFN(侧可湿)封装或裸片
更多细节
show more Icon

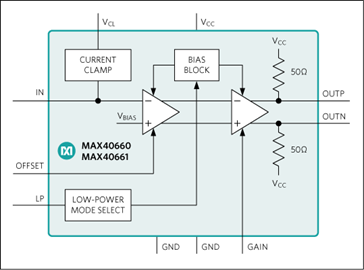

MAX40660/MAX40661均为跨阻放大器,适用于LiDAR应用中的光学测距接收器。具有低噪声、高增益、低群延迟特性,并且能够从过载状态快速恢复,使得这些TIA非常适合距离测量应用。这些器件具有以下重要特性:折合到输入端噪声密度为2.1pA (MAX40660),内部输入箝位,可通过引脚选择25kΩ和50kΩ跨阻,以及宽带宽(MAX40660的带宽为490MHz(典型值),具有0.5pF输入电容和25kΩ跨阻;MAX40661的带宽为160MHz(典型值),具有10pF输入电容)。失调电流输入允许对输入失调电流进行调整。低功耗/待机控制输入可将电源电流降低80%以上,有助于降低脉冲信号间的平均电源电流。MAX40660/MAX40661跨导放大器通过了AEC-Q100认证,支持-40°C至+125°C汽车级工作温度范围,采用3mm x 3mm、10引脚侧可湿翼TDFN封装,非常适合汽车LiDAR应用。

除了TDFN封装外,MAX40660还提供裸片形式。

应用

  • 汽车应用
  • 自动驾驶系统
  • 工业安全系统
  • LIDAR接收器
  • 光学测距

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX40661ATB/VY+
  • HTML
  • HTML
MAX40661ATB/VY+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 15, 2023

- 2275B

WAFER FAB

MAX40661ATB/VY+

量产

MAX40661ATB/VY+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 15, 2023

- 2275B

arrow down

WAFER FAB

MAX40661ATB/VY+

量产

MAX40661ATB/VY+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

MAX40661EVKIT

MAX40661评估套件

zoom

MAX40661EVKIT

MAX40661评估套件

MAX40661评估套件

特性和优点

  • 对MAX40661轻松进行电气评估
  • 专为50Ω接口设计的评估套件
  • 温度范围:-40°C至+125°C
  • 已测试10-TDFN-EP MAX40661ATB/VY+器件
  • 可容纳易于使用的元件
  • 经过验证的PCB布局
  • 装配完成且经过测试

产品详情

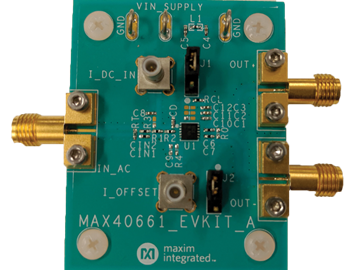

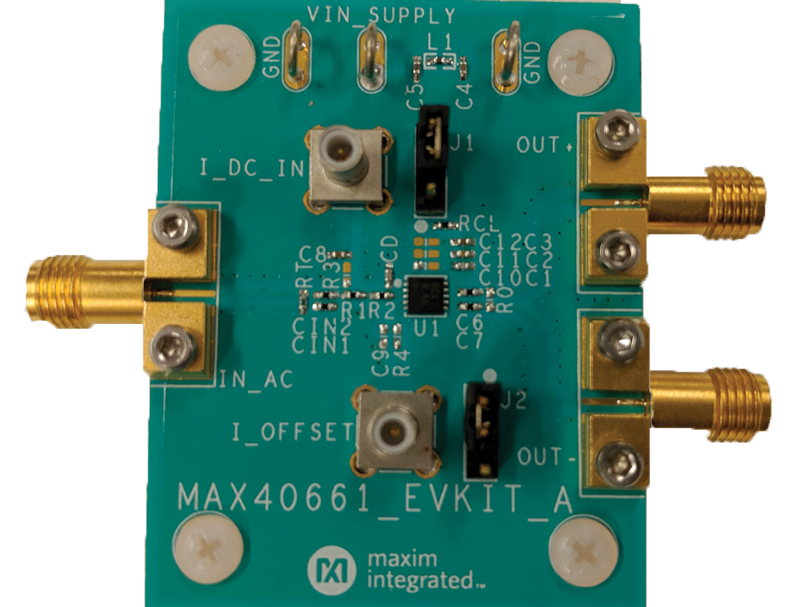

MAX40661评估套件(EV套件)是装配完成的电气演示套件,设计可靠,用于评估MAX40661跨阻放大器。

请注意,MAX40661评估套件为IC提供了一个与光电二极管类似但不完全相同的电气接口。

MAX40661评估套件PCB已安装MAX40661ATB/VY+。



应用

  • 汽车应用
  • 自动驾驶系统
  • 工业安全系统
  • LIDAR接收器
  • 光学测距
reference details image

MAX40660EVKIT

MAX40660评估套件

zoom

MAX40660EVKIT

MAX40660评估套件

MAX40660评估套件

特性和优点

  • 对MAX40660轻松进行电气评估
  • 专为50Ω接口设计的评估套件
  • 温度范围:-40°C至+125°C
  • 已测试10-TDFN-EP MAX40660ATB/VY+器件
  • 可容纳易于使用的元件
  • 经过验证的PCB布局
  • 装配完成且经过测试

产品详情

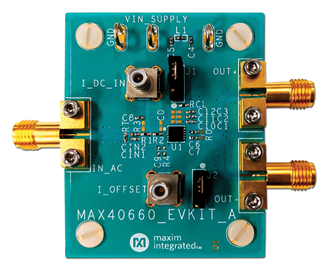

MAX40660评估套件(EV套件)是装配完成的电气演示套件,设计可靠,用于评估MAX40660互阻放大器。

请注意,MAX40660评估套件为IC提供了一个与光电二极管类似但不完全相同的电气接口。

MAX40660评估套件PCB已安装MAX40660ATB/VY+。



应用

  • 汽车应用
  • 自动驾驶系统
  • 工业安全系统
  • LIDAR接收器
  • 光学测距
