MAX40026

量产

280ps高速比较器，超低失真，具有LVDS输出

业界最快的LVDS比较器，具有280ps传输延迟和25ps过驱动失真

数据手册 (Rev. 5) 产品选型表
产品模型
4
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 快传输延迟：280ps，典型值
  • 低过驱动失真：25ps (VOD = 10mV至1V)
  • 2.7V至3.6V电源电压
  • 39.4mW @ 2.7V电源
  • 高电源效率LVDS输出
  • -40°C至+125°C温度范围
  • AEC-Q100汽车级认证(TDFN-8版本)
  • 内部1.5mV滞回：MAX40026
  • 内部2.5mV滞回：MAX40025A
MAX40026
280ps高速比较器，超低失真，具有LVDS输出
MAX40025C, MAX40026: Functional Diagram
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

工具及仿真模型

SPICE 模型 1

评估套件

eval board
schematic 1
MAX40026EVKIT

MAX40026 评估套件

立即购买 更多内容

特性和优点

  • 快传输延迟：280ps，典型值
  • 低过驱动频散：25ps (VOV = 10mV至100mV)
  • 2.7V至3.6V电源电压
  • 39.4mW @ 2.7V电源
  • 高电源效率LVDS输出
  • -40°C至+125°C温度范围

产品详情

MAX40026评估套件(EV kit)为完全装配的演示套件，提供经过验证的设计，用于评估MAX40026超低280ps传输延迟、超低频散比较器，2mV滞回。评估板布局具有可选配置，根据需要可以很容易地修改输入端接。比较器输出设计为驱动低压差分信号输出(LVDS)。LVDS输出有助于最大程度降低功耗，以及直接连接高速互联器件、FPGA和CPU。MAX40026比较器是传播时间（TOF）距离测量应用的理想选择。

评估套件演示8引脚TDFN封装的MAX40026ATA/VY+。

应用

  • 通信
  • LIDAR、RADAR和SONAR中距离检测
  • 高速差分线接收器
  • 高速电平转换
  • 示波器中高速触发
  • 振荡器
  • 测试与测量
  • 门限检测器
  • 传播时间传感器

eval board
schematic 2
MAX40025EVKIT

MAX40025A/MAX40025C 评估套件

立即购买 更多内容

特性和优点

  • 快传输延迟：280ps (典型值)
  • 低过驱动失真：25ps (VOD = 20mV至100mV)
  • 2.7V至3.6V电源电压
  • 39.4mW @ 2.7V电源
  • 高电源效率LVDS输出
  • -40°C至+125°C温度范围

产品详情

MAX40025评估套件(EV kit)为完全装配的演示套件，提供经过验证的设计，用于评估MAX40025超低280ps传输延迟、超低失真比较器。评估套件提供布局选项，很容易改造输入端接，支持更换输入端接。比较器输出设计为驱动低压差分信号输出(LVDS)。LVDS输出有助于最大程度降低功耗，以及直接连接高速互联器件、FPGA和CPU。MAX40025比较器是传播时间距离测量应用的理想选择。

评估套件演示MAX40025CAWT+，器件采用6引脚晶圆级封装(WLP)。关于其他可用的引脚兼容选项(MAX40025AAWT+)，请联系工厂。

应用

  • 汽车应用
  • 通信
  • LIDAR、RADAR和SONAR中距离检测
  • 高速差分线接收器
  • 高速电平转换
  • 示波器中高速触发
  • 振荡器
  • 测试与测量
  • 门限检测器
  • 传播时间传感器
MAX40026EVKIT
MAX40026 评估套件
MAX40026EVKIT: Board Photo
MAX40025EVKIT
MAX40025A/MAX40025C 评估套件
MAX40025EVKIT: Board Photo

参考电路

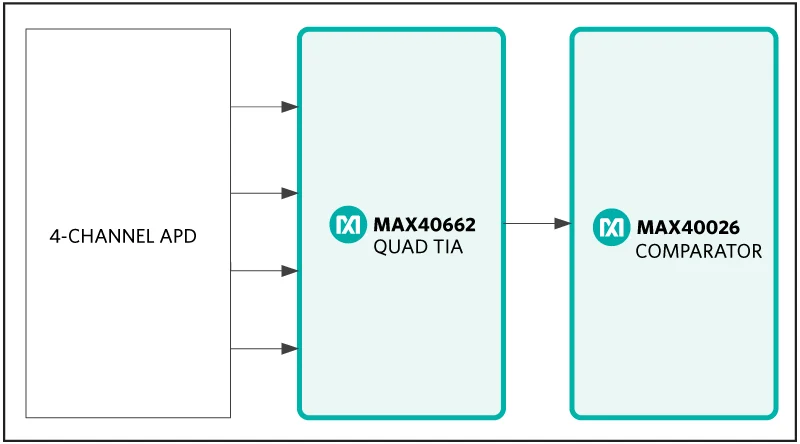

maxrefdes-lidar figure 1
maxrefdes-lidar figure 1

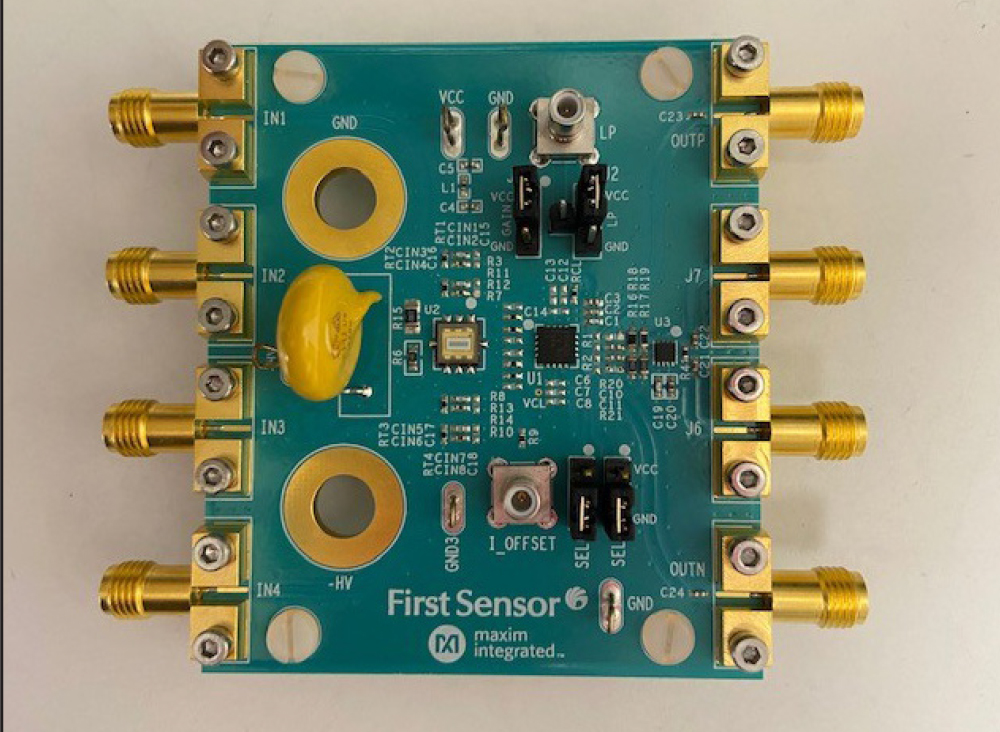

maxrefdes-lidar1 board
MAXREFDESLiDAR1 参考设计

Quad-Channel LiDAR Receiver Front-End Reference Design, MAX40662, MAX40026

查看参考设计详情

特性和优点

  • 4-Channel APD
  • Quad Channel TIA with MUX
  • Single Fast Comparator
MAXREFDESLiDAR1
Quad-Channel LiDAR Receiver Front-End Reference Design, MAX40662, MAX40026
maxrefdes-lidar figure 1
maxrefdes-lidar1 board
