MAX40025C

280ps高速比较器,超低失真,具有LVDS输出

更多 showmore-icon

业界最快的LVDS比较器,具有280ps传输延迟和25ps过驱动失真

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 快传输延迟:280ps,典型值
  • 低过驱动失真:25ps (VOD = 10mV至1V)
  • 2.7V至3.6V电源电压
  • 39.4mW @ 2.7V电源
  • 高电源效率LVDS输出
  • -40°C至+125°C温度范围
  • AEC-Q100汽车级认证(TDFN-8版本)
  • 内部1.5mV滞回:MAX40026
  • 内部2.5mV滞回:MAX40025A
更多细节
show more Icon

MAX40025和MAX40026为单电源、高速比较器,典型传输延迟为280ps。这些比较器的过驱动失真极低(典型为25ps),是传输时间距离测量应用的理想选择。

输入共模范围为1.5V至VDD + 0.1V,兼容多款应用广泛的高速互阻放大器的输出摆幅,例如MAX40658。

输出级为LVDS (低压差分信号),有助于最大程度降低功耗,以及直接连接许多FPGA和CPU。互补输出有助于抑制各路输出线上的共模噪声。

MAX40025采用节省空间、微小、1.218mm x 0.818mm、6焊球晶圆级封装(WLP),MAX40026采用2mm x 2mm、8引脚、TDFN封装,满足AEC-Q100汽车级要求。MAX40025/MAX40026工作在-40°C至+125°C温度范围,采用2.7V至3.6V单电源工作。

应用

  • 汽车应用
  • 通信
  • LIDAR、RADAR和SONAR中距离检测
  • 高速差分线接收器
  • 高速电平转换
  • 示波器中高速触发
  • 振荡器
  • 测试与测量
  • 门限检测器
  • 传播时间传感器

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX40025CAWT+
  • HTML
  • HTML
MAX40025CAWT+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 14, 2023

- 2275A

WAFER FAB

MAX40025CAWT+

量产

MAX40025CAWT+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 14, 2023

- 2275A

arrow down

WAFER FAB

MAX40025CAWT+

量产

MAX40025CAWT+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

MAX40026EVKIT

MAX40026 评估套件

zoom

MAX40026EVKIT

MAX40026 评估套件

MAX40026 评估套件

特性和优点

  • 快传输延迟:280ps,典型值
  • 低过驱动频散:25ps (VOV = 10mV至100mV)
  • 2.7V至3.6V电源电压
  • 39.4mW @ 2.7V电源
  • 高电源效率LVDS输出
  • -40°C至+125°C温度范围

产品详情

MAX40026评估套件(EV kit)为完全装配的演示套件,提供经过验证的设计,用于评估MAX40026超低280ps传输延迟、超低频散比较器,2mV滞回。评估板布局具有可选配置,根据需要可以很容易地修改输入端接。比较器输出设计为驱动低压差分信号输出(LVDS)。LVDS输出有助于最大程度降低功耗,以及直接连接高速互联器件、FPGA和CPU。MAX40026比较器是传播时间(TOF)距离测量应用的理想选择。

评估套件演示8引脚TDFN封装的MAX40026ATA/VY+。

应用

  • 通信
  • LIDAR、RADAR和SONAR中距离检测
  • 高速差分线接收器
  • 高速电平转换
  • 示波器中高速触发
  • 振荡器
  • 测试与测量
  • 门限检测器
  • 传播时间传感器
reference details image

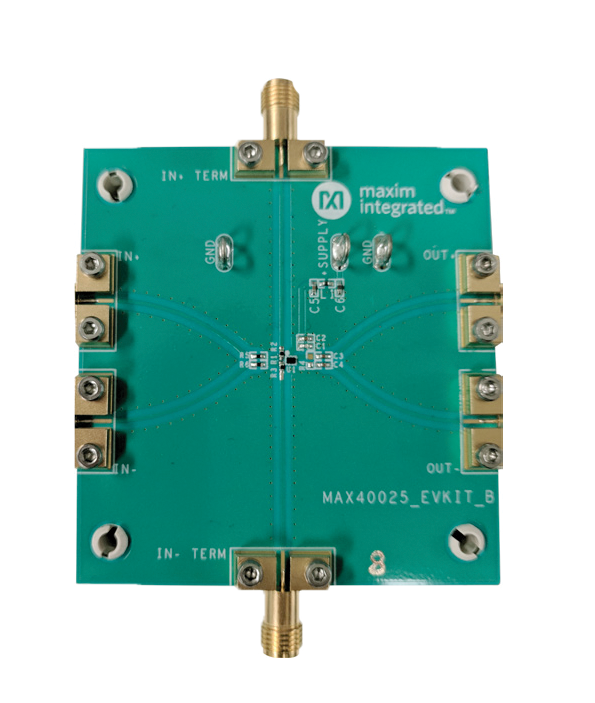

MAX40025EVKIT

MAX40025A/MAX40025C 评估套件

zoom

MAX40025EVKIT

MAX40025A/MAX40025C 评估套件

MAX40025A/MAX40025C 评估套件

特性和优点

  • 快传输延迟:280ps (典型值)
  • 低过驱动失真:25ps (VOD = 20mV至100mV)
  • 2.7V至3.6V电源电压
  • 39.4mW @ 2.7V电源
  • 高电源效率LVDS输出
  • -40°C至+125°C温度范围

产品详情

MAX40025评估套件(EV kit)为完全装配的演示套件,提供经过验证的设计,用于评估MAX40025超低280ps传输延迟、超低失真比较器。评估套件提供布局选项,很容易改造输入端接,支持更换输入端接。比较器输出设计为驱动低压差分信号输出(LVDS)。LVDS输出有助于最大程度降低功耗,以及直接连接高速互联器件、FPGA和CPU。MAX40025比较器是传播时间距离测量应用的理想选择。

评估套件演示MAX40025CAWT+,器件采用6引脚晶圆级封装(WLP)。关于其他可用的引脚兼容选项(MAX40025AAWT+),请联系工厂。

应用

  • 汽车应用
  • 通信
  • LIDAR、RADAR和SONAR中距离检测
  • 高速差分线接收器
  • 高速电平转换
  • 示波器中高速触发
  • 振荡器
  • 测试与测量
  • 门限检测器
  • 传播时间传感器
