MAX4031E

量产

低成本、144MHz、双/三路运算放大器，带有±15kV ESD保护

数据手册 (Rev. 1)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • ESD保护视频输入和输出
    ±15kV—人体模型
    ±8kV—IEC 1000-4-2接触放电
    ±15kV—IEC 1000-4-2气隙放电
  • 5V单电源供电
  • 0.1µA低功耗关断模式(MAX4031E)
  • 输入共模范围扩展至地
  • 2VP-P大信号-3dB带宽> 50MHz
  • 直接驱动150Ω负载
  • 低微分增益/相位：0.2%/0.2°
  • -40°C至+85°C扩展温度范围
  • 小型8引脚µMAX和14引脚TSSOP封装

    • MAX4030E/MAX4031E单位增益稳定运放，具有高速性能、满摆幅输出以及±15kV ESD保护。针对输入或输出会暴露于外部的应用而设计，如视频和通信。这些器件符合国际ESD标准：±15kV IEC 1000-4-2气隙放电，±8kV IEC 1000-4-2接触放电以及±15kV人体模型。

    MAX4030E/MAX4031E采用单5V电源供电，每放大器仅消耗12mA静态电流，可达到144MHz的-3dB带宽，20MHz的0.1dB增益平坦带宽，以及115V/µs压摆率。MAX4031E为每个放大器提供独立的关断控制。

    双路MAX4030E可提供8引脚µMAX和SO封装，三路的MAX4031E可提供14引脚TSSOP和SO封装。所有器件可工作在-40°C至+85°C扩展温度范围。

    应用

    • 便携式摄像机
    • 数码相机
    • 增强型电视(ETV)
    • 高清晰度电视(HDTV)
    • 笔记本电脑
    • 便携式DVD播放器
    • 投影仪
    • 安全视频监控系统
    • 机顶盒
    • 标准清晰度电视(SDTV)
    MAX4031E
    低成本、144MHz、双/三路运算放大器，带有±15kV ESD保护

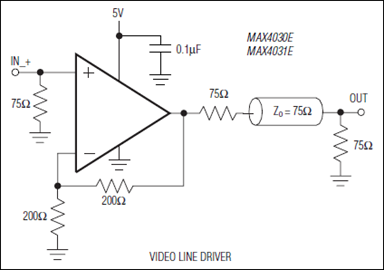

    MAX4030E、MAX4031E：典型工作电路
