概览
优势和特点
- 输入与输出ESD保护
- ±15kV—人体模型
- ±8kV—IEC 1000-4-2接触放电
- ±15kV—IEC 1000-4-2气隙放电
- 低成本，高速度
- 230MHz -3dB带宽
- 30MHz 0.1dB增益平坦带宽
- 450V/µs压摆率
- 满摆幅输出
- 共模输入电压范围超过VEE
- 低微分增益/相位：0.02%/0.01°
- 低失真(5MHz)
- -60dBc SFDR
- -58dB的总谐波失真
- 采用超小型5引脚SOT23与14引脚TSSOP封装
产品详情
MAX4385E/MAX4386E为单位增益稳定运放，集合了高速性能、满摆幅输出以及±15kV ESD保护等特性。它针对于输入或输出会暴露于外部的应用而设计，比如视频和通信，这些器件遵从国际ESD标准：±15kV IEC 1000-4-2气隙放电，±8kV IEC 1000-4-2接触放电，以及±15kV人体模型。
MAX4385E/MAX4386E工作在5V单电源下，共模输入电压范围可以超过VEE。MAX4385E/MAX4386E中每个放大器仅消耗5.5mA的静态电源电流，却实现了230MHz的-3dB带宽，30MHz的0.1dB增益平坦带宽以及450V/µs的压摆率。
应用
- ADC接口
- 电池供电应用
- CCD成像
- 数码相机
- 机顶盒
- 视频监视系统

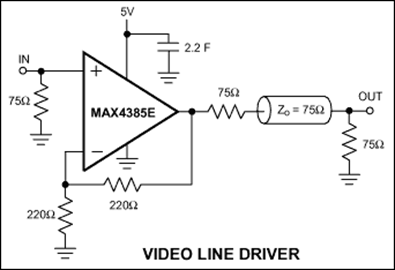

- 视频线驱动器
- 视频路由与切换系统
- 视频点播
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
工具及仿真模型
SPICE模型
配套产品推荐
MAX4385E 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| MAX4385EEUK+ | 材料声明 | 质量和可靠性 | 5-SOT_23-N/A | |
| MAX4385EEUK+T | 材料声明 | 质量和可靠性 | 5-SOT_23-N/A | |
| Wafer Fabrication Data |
